J200XFS6411M01
Kronkelend
Hoofparameters
| Model | J200XFS6411M01 |
| Paalpare | 1:64 |
| Insetspanning | AC 15 VRMS |
| Insetfrekwensie | 1000 Hz |
| Transformasieverhouding | 0,333 ± 10% |
| Akkuraatheid (van growwe resolver) | ± 15 'Max |
| Akkuraatheid (van fyn resolver) | ± 10 'Max/ ± 20 ' Max |
| Fase -verskuiwing (van growwe resolver) | 0 ° ± 20 ° |
| Fase -verskuiwing (van fyn resolver) | 0 ° ± 40 ° |
| Insetimpedansie (van growwe resolver) | (6200 ± 930) ω |
| Insetimpedansie (van fyn resolver) | (200 ± 30) Ω |
| Uitsetimpedansie (van growwe resolver) | (1200 ± 180) Ω |
| Uitsetimpedansie (van fyn resolver) | (1200 ± 180) Ω |
| Diëlektriese sterkte | AC 500 VRMS 1min |
| Isolasieweerstand | 250 MΩ min |
| Maksimum rotasiesnelheid | 200 rpm |
| Bedryfstemperatuurreeks | -55 ℃ tot +155 ℃ |

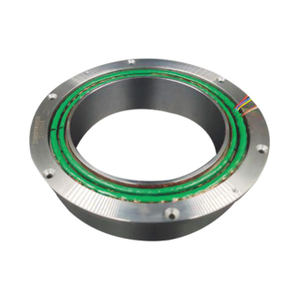

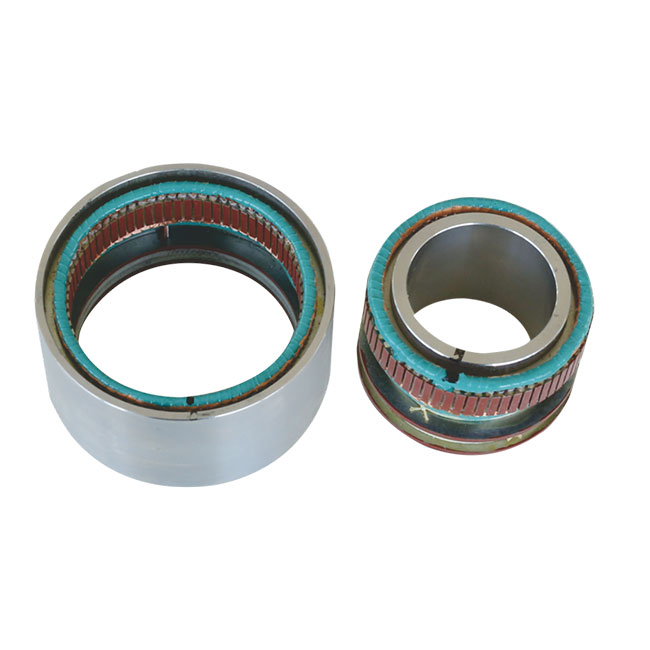

Oor Aerograde dubbele snelheidsoplosser
'N Meetapparaat met 'n hoë presisie-hoek wat wyd gebruik word in lug-, skeepsbou, wapens en presisie-masjinerie. Saamgestel uit 'n enkelpale-paartjie-resolver en 'n multi-poolpaaroplosser, wat gewoonlik binne dieselfde stel stator- en rotorkerne ontwerp is.
Belangrike kenmerke
Hoë betroubaarheid en akkuraatheid, wat die hoekverplasing en hoeksnelheid van roterende masjinerie akkuraat kan meet.
Ontwerpoorwegings
Presisie en stabiliteit: die resolver moet 'n hoë akkuraatheid en stabiliteit hê.
Omgewingsaanpassbaarheid: in staat om harde toestande soos ekstreme temperature en humiditeit te weerstaan.
Analoog-digitale omskakeling: behels die werkbeginsels van analoog-tot-digitale omskakelingskyfies.
Perifere kringontwerp: die ontwerp van die omliggende stroombane wat die werking van die resolver ondersteun.
Toepassing
Industriële beheer: word wyd gebruik in industriële beheerstelsels vir presisie -metings. Hoë betroubaarheid, lang lewensduur en die vermoë om aan te pas by ekstreme omgewings soos hoë temperature, koue en humiditeit.
Lug- en militêr: noodsaaklik in lugvaart vir ruimtetuigbeheer en in wapenstelsels vir presiese doelwitte. Veral belangrik in die lugvaart as gevolg van die beheer akkuraatheid van die opvolgstelsels van die moderne ruimtetuig wat boogsekondes bereik.
