In moderne industriële outomatisering, robotika en lugvaarttoepassings speel raamlose resolasies 'n belangrike rol in die verskaffing van akkurate posisie -waarneming. 'N Resolver is 'n elektromagnetiese toestel wat gebruik word om hoekposisie, snelheid en rigting te bepaal. In teenstelling met tradisionele resolators, bied 'n raamlose resolusie 'n beter buigsaamheid, wat dit 'n voorkeurkeuse maak in toepassings wat kompakte, liggewig en hoëprestasie-bewegingsbeheerstelsels benodig.
Met die toenemende vraag na hoë-presisie-posisie-waarneming in elektriese motors, servo's en ander bewegingsbeheerstelsels, het die begrip van die raamlose resolusie noodsaaklik geword. Hierdie artikel dompel diep in die raamlose resolusie, sy soorte, installasieproses en voordele.
Resolwers word breedweg in verskillende soorte geklassifiseer op grond van hul konstruksie- en werkbeginsels. Die begrip van hierdie kategorieë help om die regte resolver vir spesifieke toepassings te kies.
'N Borsellose resolver is die algemeenste tipe, bestaande uit 'n rotor en stator, maar sonder borsels. Dit werk op grond van elektromagnetiese induksie en bied 'n hoë duursaamheid met minimale onderhoud.
'N Borselde resolver bevat borsels vir elektriese kontak, wat dit minder duursaam maak as gevolg van slytasie. Dit word egter steeds in sommige nalatenskapstelsels gebruik.
'N Enkele snelheid-resolver het 'n een-tot-een-verhouding tussen die rotorhoek en die uitsetsein. Dit word wyd gebruik in toepassings wat direkte hoekmeting benodig.
'N Multi-snelheidsoplosser bied veelvuldige siklusse per rewolusie aan, wat presisie verhoog, terwyl dit ingewikkelde seinverwerking benodig.
'N Pannekoekresolver is ontwerp vir toepassings met ruimtebeperkings en het 'n plat, skyfagtige struktuur. Dit word gereeld in lugvaart en robotika gebruik.

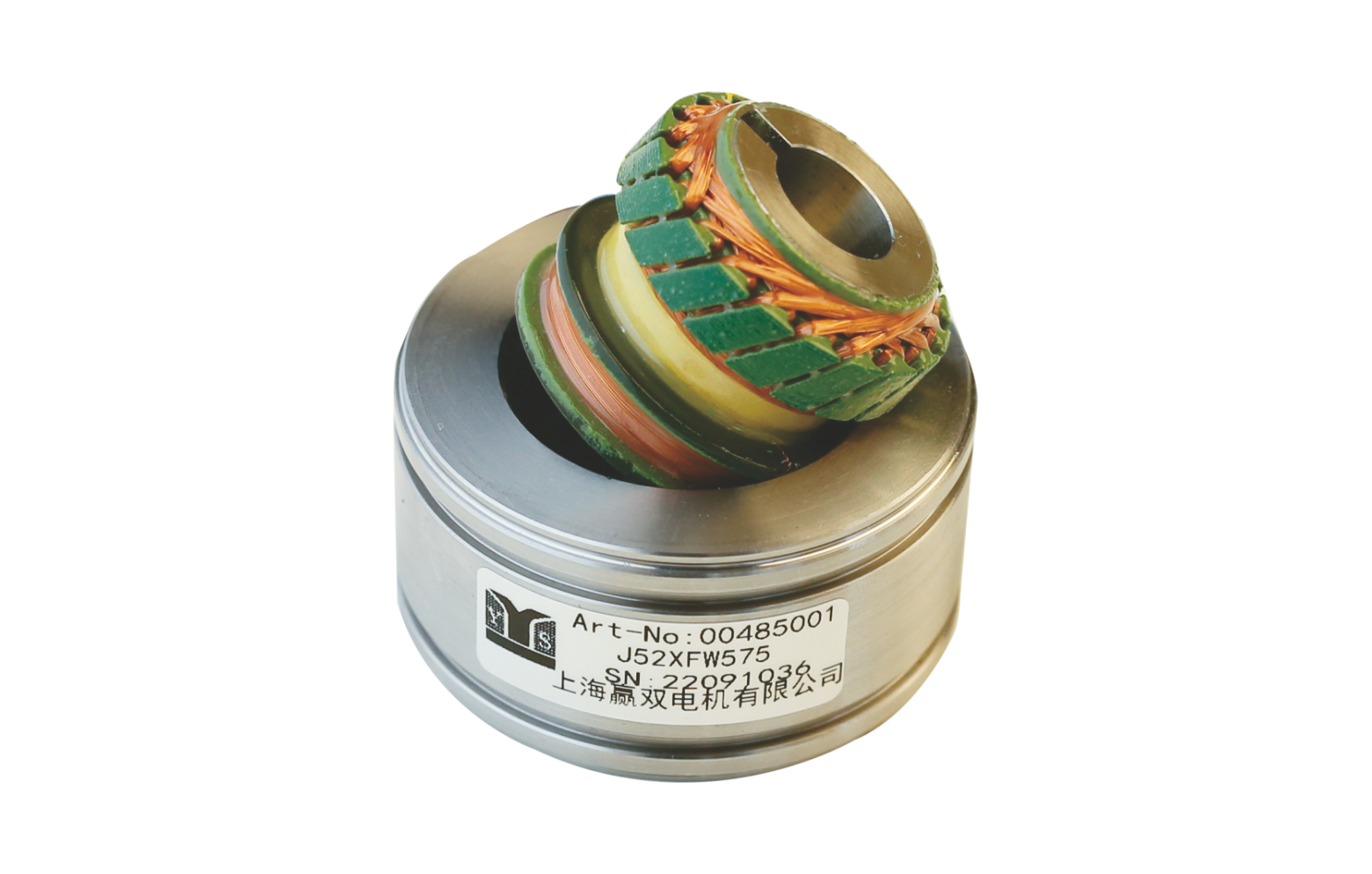

'N Raamlose resolver is 'n gespesialiseerde soort resolver wat sonder 'n eksterne raam ontwerp is, waardeur dit direk in die motor -montering geïntegreer kan word. Dit lewer hoë akkuraatheid, kompaktheid en robuustheid, wat dit 'n ideale keuse maak vir moderne bewegingsbeheerstelsels.
'N Raamlose resolver is 'n posisioneer -terugvoertoestel wat nie 'n buitenste raam of behuising het nie. Met hierdie ontwerp kan dit direk in 'n motor- of bewegingsbeheerstelsel ingebed word, die gewig verminder en integrasie verbeter. In vergelyking met tradisionele gehuisveste resolators, bied raamlose resolasies beduidende voordele ten opsigte van prestasie en buigsaamheid.
Kompak en liggewig: die afwesigheid van 'n raam maak dit ideaal vir toepassings wat minimale gewig en grootte benodig.
Hoë akkuraatheid: bied presiese terugvoering van die hoekposisie, noodsaaklik vir bewegingsbeheer -toepassings.
Duursaamheid en betroubaarheid: ontwerp om harde omgewings te weerstaan, insluitend temperatuurvariasies, vibrasies en stof.
Geen slytasie nie: in teenstelling met enkodeerders of geborselde resolasies, werk raamlose resolasies sonder meganiese kontak, wat die lang lewe verseker.
Aanpasbare integrasie: kan direk op die rotor en stator van die gasheerstelsel gemonteer word.
Die raamlose resolusie word wyd gebruik in nywerhede wat bewegingswaarneming met 'n hoë presisie benodig:
| industrie- | toepassing |
|---|---|
| Lugvaart | Vlugbeheerstelsels, navigasie en bediening |
| Motorvoertuig | Elektriese kragstuur (EPS), bastervoertuigmotors |
| Robotika | Gesamentlike posisie terugvoer, robotarmbeheer |
| Industriële outomatisering | Servo Motors, CNC -masjiene, verpakkingsstelsels |
| Mediese toestelle | Robotiese chirurgie, CT -skandeerders, MRI -masjiene |
| Verdediging en militêr | Missielvoorligting, bewegingsstelsels van militêre graad |
Behoorlike installasie van 'n raamlose resolver is van uiterste belang om akkurate posisie -sensasie en optimale werkverrigting te behaal. Hieronder is 'n stap-vir-stap-gids vir die montering van 'n raamlose resolusie.
Sorg dat die raamlose resolverkomponente (rotor en stator) skoon en vry van stof of vreemde deeltjies is.
Verifieer dat die motor of stelsel ontwerp is om 'n raamlose resolusie te akkommodeer.
Plaas die raamlose resolasie -rotor op die motoras.
Verseker presiese belyning om eksentrisiteit te vermy, wat die prestasie kan beïnvloed.
Die rotor moet veilig aan die motoras vasgemaak word met behulp van 'n kleef- of meganiese sluitmeganisme.
Vermy oormatige krag om verkeerde belyning te voorkom.
Die stator moet in die aangewese posisie binne die motorhuis geplaas word.
Gebruik boute of klampe om die stator op sy plek te beveilig, terwyl dit minimale luggaping tussen die rotor en die stator verseker.
Koppel die statorwindings aan die seinverwerkingseenheid van die stelsel.
Verseker behoorlike afskerming om elektromagnetiese interferensie (EMI) te minimaliseer.
Na die installasie, kalibreer die raamlose resolver om aan die stelselspesifikasies te pas.
Voer funksionele toetsing uit om akkuraatheid en betroubaarheid te verifieer.
Die raamlose resolver het 'n integrale komponent in moderne bewegingsbeheerstelsels geword vanweë die kompakte ontwerp, hoë presisie en duursaamheid. In teenstelling met tradisionele resolators, bied 'n raamlose resolusie naatlose integrasie in motors, wat dit ideaal maak vir nywerhede soos lug-, robotika, motor- en industriële outomatisering.
By die keuse van 'n raamlose resolusie moet faktore soos akkuraatheid, monteringversoenbaarheid, omgewingsweerstand en seinverwerkingsvereistes oorweeg word. Behoorlike installasie en kalibrasie is noodsaaklik om optimale werkverrigting te verseker.
Met die vooruitgang in elektriese motoriese tegnologie en robot -outomatisering, sal die vraag na raamlose resolurers aanhou styg, wat dit onontbeerlik maak in toepassings met presisiebewegingsbeheer.
1. Wat is die grootste voordeel van 'n raamlose resolusie?
'N Raamlose resolver bied posisie met 'n hoë akkuraatheid met 'n kompakte en liggewig-ontwerp, wat dit ideaal maak vir direkte integrasie in bewegingsbeheerstelsels.
2. Hoe verskil 'n raamlose resolusie van 'n tradisionele resolusie?
Anders as tradisionele resolasies, het 'n raamlose resolusie nie 'n buitenste omhulsel nie, waardeur dit direk op 'n motoras gemonteer kan word vir beter ruimtedoeltreffendheid en gewigsvermindering.
3. Kan 'n raamlose besluit in harde omgewings gebruik word?
Ja, raamlose resolusie is ontwerp om ekstreme temperature, vibrasies en stof te weerstaan, wat dit geskik maak vir industriële, lug- en ruimtevaart en verdedigingsaansoeke.
4. Watter faktore moet oorweeg word by die keuse van 'n raamlose resolusie?
Sleutelfaktore sluit in akkuraatheid, monteringversoenbaarheid, seinverwerkingsvereistes en omgewingsweerstand.
5. Hoe kalibreer u 'n raamlose resolusie?
Kalibrasie behels die inrigting van die rotor en die stator korrek, die versekering van 'n minimale luggaping en die opstel van die seinverwerkingseenheid vir akkurate terugvoering van die posisie.
6. Is raamlose resolators beter as enkodeerders?
Terwyl enkodeerders digitale terugvoering bied, bied raamlose resolurers robuustheid, betroubaarheid en immuniteit teen elektromagnetiese inmenging, wat dit verkieslik maak vir sekere toepassings.
7. Watter nywerhede vertrou op raamlose resolasies?
Bedrywe soos lugvaart, robotika, industriële outomatisering, mediese toestelle en verdediging vertrou baie op raamlose resolators vir presiese bewegingsbeheer.
8. Kan 'n raamlose besluit in bestaande stelsels toegerus word?
Ja, met behoorlike toenemende oorwegings, kan raamlose resolators in bestaande servo -motors en bewegingsbeheerstelsels geïntegreer word.
9. Hoe dra die raamlose resolusie by tot energie -doeltreffendheid?
Deur presiese terugvoering van die posisie te gee, verhoog die raamlose resolusie die doeltreffendheid van die motor, die vermindering van energieverbruik in outomatisering en elektriese voertuigtoepassings.
10. Wat is die toekoms van raamlose resolators?
Met die vooruitgang in robotika, elektriese voertuie en outomatisering, word verwag dat die vraag na raamlose resolusie sal groei, wat lei tot verdere innovasies in miniatuur en akkuraatheid.
