في الأتمتة الصناعية الحديثة، والروبوتات، وتطبيقات الفضاء الجوي، تلعب أدوات الحل بدون إطار دورًا حاسمًا في توفير استشعار دقيق للموقع. المحلل هو جهاز كهرومغناطيسي يستخدم لتحديد الموضع الزاوي والسرعة والاتجاه. على عكس وحدات الحل التقليدية، توفر وحدة الحل بدون إطار مرونة محسنة، مما يجعلها خيارًا مفضلاً في التطبيقات التي تتطلب أنظمة تحكم في الحركة مدمجة وخفيفة الوزن وعالية الأداء.
مع تزايد الطلب على استشعار الموضع عالي الدقة في المحركات الكهربائية وأجهزة الماكينات وأنظمة التحكم في الحركة الأخرى، أصبح فهم محلل بدون إطار أمرًا ضروريًا. تتعمق هذه المقالة في محلل بدون إطار، وأنواعه، وعملية التثبيت، والمزايا.
ما هي أنواع المحلل؟
يتم تصنيف المحللات على نطاق واسع إلى أنواع مختلفة بناءً على مبادئ البناء والعمل الخاصة بها. يساعد فهم هذه الفئات في اختيار المحلل المناسب لتطبيقات معينة.
1. محلل بدون فرش
المحلل بدون فرش هو النوع الأكثر شيوعًا، ويتكون من عضو دوار وعضو ساكن ولكن بدون فرش. إنه يعمل على أساس الحث الكهرومغناطيسي ويوفر متانة عالية مع الحد الأدنى من الصيانة.
2. المحلل المصقول
يحتوي المحلل المصقول على فرش للاتصال الكهربائي، مما يجعله أقل متانة بسبب التآكل. ومع ذلك، لا يزال يستخدم في بعض الأنظمة القديمة.
3. محلل ذو سرعة واحدة
يحتوي محلل السرعة الواحدة على علاقة فردية بين زاوية الدوار وإشارة الخرج. يستخدم على نطاق واسع في التطبيقات التي تتطلب قياسًا زاويًا مباشرًا.
4. محلل متعدد السرعات
يوفر محلل متعدد السرعات دورات متعددة لكل دورة، مما يعزز الدقة بينما يتطلب معالجة إشارات معقدة.
5. محلل الفطائر
تم تصميم محلل الفطيرة خصيصًا للتطبيقات ذات المساحة المحدودة، ويحتوي على بنية مسطحة تشبه القرص. يستخدم عادة في مجال الطيران والروبوتات.
6. محلل فرملس
المحلل بدون إطار هو نوع متخصص من المحلل مصمم بدون إطار خارجي، مما يسمح بدمجه مباشرة في مجموعة المحرك. إنها توفر دقة عالية، وصغر حجمها، ومتانتها، مما يجعلها خيارًا مثاليًا لأنظمة التحكم في الحركة الحديثة.

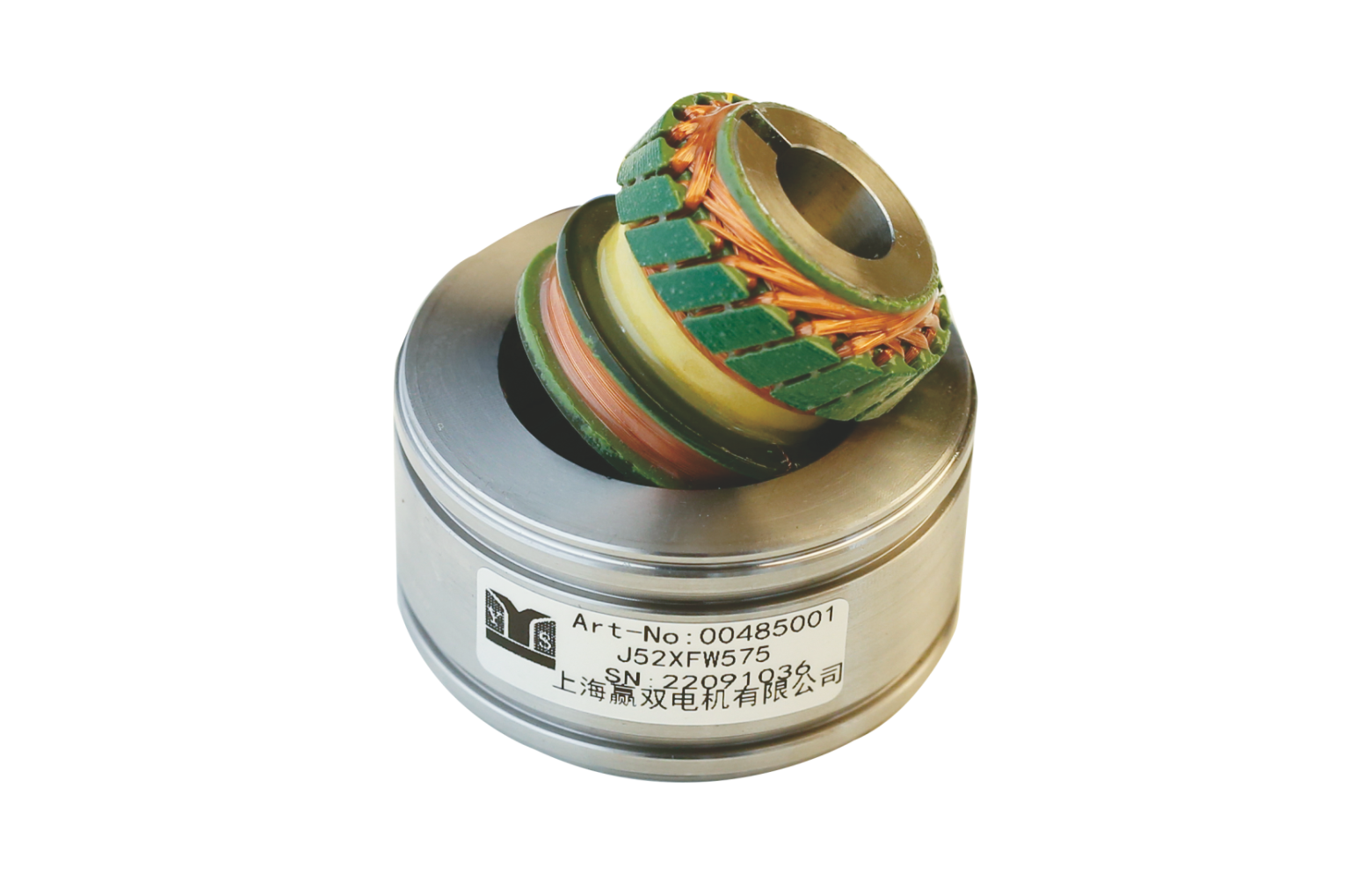

ما هو الحل بدون إطار؟
المحلل بدون إطار هو جهاز ردود فعل للموضع يفتقر إلى الإطار الخارجي أو الغلاف. يسمح هذا التصميم بدمجه مباشرة في المحرك أو نظام التحكم في الحركة، مما يقلل الوزن ويحسن التكامل. بالمقارنة مع وحدات الحل التقليدية، توفر وحدات الحل بدون إطار مزايا كبيرة من حيث الأداء والمرونة.
الميزات الرئيسية للمحلل بدون إطار
صغير الحجم وخفيف الوزن: عدم وجود إطار يجعله مثاليًا للتطبيقات التي تتطلب الحد الأدنى من الوزن والحجم.
دقة عالية: توفر ردود فعل دقيقة للموضع الزاوي، وهي ضرورية لتطبيقات التحكم في الحركة.
المتانة والموثوقية: مصمم لتحمل البيئات القاسية، بما في ذلك التغيرات في درجات الحرارة والاهتزازات والغبار.
لا يوجد تآكل أو تمزق: على عكس أجهزة التشفير أو وحدات الحل المصقولة، تعمل وحدات الحل بدون إطار دون اتصال ميكانيكي، مما يضمن طول العمر.
تكامل قابل للتخصيص: يمكن تركيبه مباشرة على العضو الدوار والجزء الثابت للنظام المضيف.
تطبيقات المحلل فرملس
يُستخدم محلل بدون إطار على نطاق واسع في الصناعات التي تتطلب استشعار حركة عالي الدقة:
الصناعة
تطبيق
الفضاء الجوي
أنظمة التحكم في الطيران والملاحة والتشغيل
السيارات
نظام التوجيه الكهربائي (EPS)، محركات المركبات الهجينة
الروبوتات
ردود فعل الموقف المشترك، والتحكم في الذراع الروبوتية
الأتمتة الصناعية
المحركات المؤازرة، ماكينات CNC، أنظمة التعبئة والتغليف
الأجهزة الطبية
الجراحة الروبوتية، والماسحات الضوئية المقطعية، وأجهزة التصوير بالرنين المغناطيسي
الدفاع والعسكرية
توجيه الصواريخ، وأنظمة الحركة العسكرية
كيفية تركيب محلل بدون إطار؟
يعد التثبيت الصحيح لمحلل بدون إطار أمرًا بالغ الأهمية لتحقيق استشعار دقيق للموضع والأداء الأمثل. يوجد أدناه دليل خطوة بخطوة لتركيب محلل بدون إطار.
الخطوة 1: التحضير
تأكد من أن مكونات المحلل بدون إطار (العضو الدوار والعضو الثابت) نظيفة وخالية من الغبار أو الجزيئات الغريبة.
تأكد من أن المحرك أو النظام مصمم لاستيعاب محلل بدون إطار.
الخطوة 2: محاذاة مكونات المحلل
ضع دوار المحلل بدون إطار على عمود المحرك.
تأكد من المحاذاة الدقيقة لتجنب الانحراف الذي يمكن أن يؤثر على الأداء.
الخطوة 3: تأمين الدوار
يجب تثبيت الدوار بشكل آمن على عمود المحرك باستخدام آلية قفل لاصقة أو ميكانيكية.
تجنب القوة المفرطة لمنع اختلال.
الخطوة 4: تركيب الجزء الثابت
يجب وضع الجزء الثابت في موضعه المخصص داخل مبيت المحرك.
استخدم البراغي أو المشابك لتثبيت الجزء الثابت في مكانه مع ضمان الحد الأدنى من فجوة الهواء بين الجزء الثابت والدوار.
الخطوة 5: التوصيل الكهربائي
قم بتوصيل ملفات الجزء الثابت بوحدة معالجة الإشارات الخاصة بالنظام.
تأكد من التدريع المناسب لتقليل التداخل الكهرومغناطيسي (EMI).
الخطوة 6: المعايرة والاختبار
بعد التثبيت، قم بمعايرة محلل بدون إطار ليتوافق مع مواصفات النظام.
إجراء اختبارات وظيفية للتحقق من الدقة والموثوقية.
خاتمة
أصبح المحلل بدون إطار جزءًا لا يتجزأ من أنظمة التحكم في الحركة الحديثة نظرًا لتصميمه المدمج والدقة العالية والمتانة. على عكس أجهزة الحل التقليدية، يوفر جهاز الحل بدون إطار تكاملًا سلسًا في المحركات، مما يجعله مثاليًا لصناعات مثل الطيران والروبوتات والسيارات والأتمتة الصناعية.
عند اختيار محلل بدون إطار، يجب مراعاة عوامل مثل الدقة وتوافق التركيب والمقاومة البيئية ومتطلبات معالجة الإشارة. يعد التثبيت والمعايرة الصحيحة أمرًا ضروريًا لضمان الأداء الأمثل.
مع التقدم في تكنولوجيا المحركات الكهربائية والأتمتة الروبوتية، سيستمر الطلب على أجهزة الحل بدون إطار في الارتفاع، مما يجعلها لا غنى عنها في تطبيقات التحكم الدقيق في الحركة.
الأسئلة الشائعة
1. ما هي الميزة الرئيسية للمحلل بدون إطار؟
يوفر المحلل بدون إطار استشعارًا عالي الدقة للموضع مع تصميم مدمج وخفيف الوزن، مما يجعله مثاليًا للتكامل المباشر في أنظمة التحكم في الحركة.
2. كيف يختلف المحلل بدون إطار عن المحلل التقليدي؟
على عكس أجهزة الحل التقليدية، يفتقر جهاز الحل بدون إطار إلى غلاف خارجي، مما يسمح بتركيبه مباشرة على عمود المحرك لتحسين كفاءة المساحة وتقليل الوزن.
3. هل يمكن استخدام محلل بدون إطار في البيئات القاسية؟
نعم، تم تصميم وحدات الحل بدون إطار لتحمل درجات الحرارة القصوى والاهتزازات والغبار، مما يجعلها مناسبة للتطبيقات الصناعية والفضائية والدفاعية.
4. ما هي العوامل التي ينبغي مراعاتها عند اختيار محلل بدون إطار؟
تشمل العوامل الرئيسية الدقة وتوافق التركيب ومتطلبات معالجة الإشارة والمقاومة البيئية.
5. كيف يمكنك معايرة محلل بدون إطار؟
تتضمن المعايرة محاذاة العضو الدوار والعضو الثابت بشكل صحيح، مما يضمن الحد الأدنى من فجوة الهواء، وتكوين وحدة معالجة الإشارة للحصول على تعليقات دقيقة للموقع.
6. هل أدوات الحل بدون إطار أفضل من برامج التشفير؟
في حين أن أجهزة التشفير توفر ردود فعل رقمية، فإن وحدات الحل بدون إطار توفر الصلابة والموثوقية والحصانة ضد التداخل الكهرومغناطيسي، مما يجعلها مفضلة لتطبيقات معينة.
7. ما هي الصناعات التي تعتمد على وحدات الحل بدون إطار؟
تعتمد صناعات مثل الطيران والروبوتات والأتمتة الصناعية والأجهزة الطبية والدفاع بشكل كبير على أدوات الحل بدون إطار للتحكم الدقيق في الحركة.
8. هل يمكن تعديل وتعديل وحدة الحل بدون إطار في الأنظمة الحالية؟
نعم، مع اعتبارات التركيب المناسبة، يمكن دمج وحدات الحل بدون إطار في المحركات المؤازرة وأنظمة التحكم في الحركة الموجودة.
9. كيف تساهم أدوات الحل بدون إطار في كفاءة استخدام الطاقة؟
من خلال توفير ردود فعل دقيقة للموقع، تعمل أدوات الحل بدون إطار على تحسين كفاءة المحرك، مما يقلل من استهلاك الطاقة في تطبيقات التشغيل الآلي والمركبات الكهربائية.
10. ما هو مستقبل أدوات الحل بدون إطار؟
ومع التقدم في مجال الروبوتات والمركبات الكهربائية والأتمتة، من المتوقع أن ينمو الطلب على أدوات الحل بدون إطار، مما يؤدي إلى مزيد من الابتكارات في التصغير والدقة.
