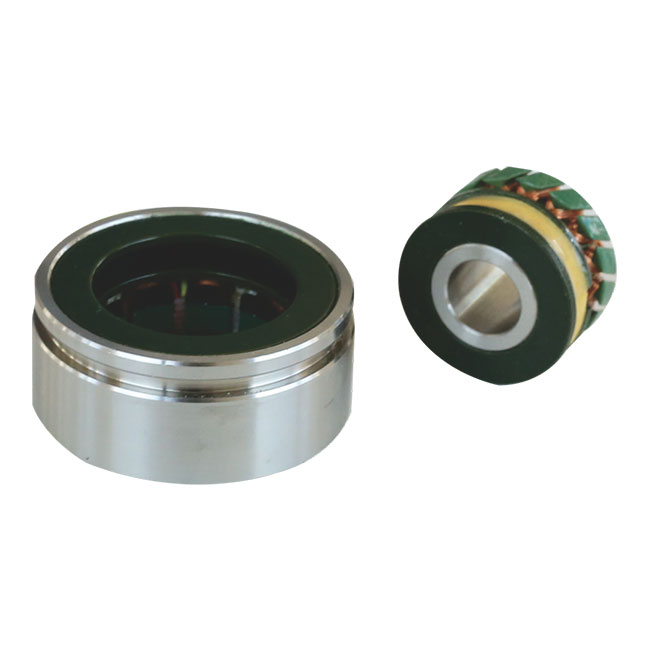

J36xfw975bx
Větku
Hlavní parametry
| Model | J36xfw975bx | J36xfdw9752 | J36xfdw9753 | J36xfdw9754 |
| Páry tyče | 1 | 2 | 3 | 4 |
| Vstupní napětí | AC 7 VRMS | AC 7 VRMS | AC 7 VRMS | AC 7 VRMS |
| Vstupní frekvence | 10000 Hz | 10000 Hz | 10000 Hz | 10000 Hz |
| Poměr transformace | 0,5 ± 10% | 0,5 ± 10% | 0,5 ± 10% | 0,5 ± 10% |
| Přesnost | ± 10 'max | ± 10 'max | ± 10 'max | ± 8 'max |
| Fázový posun | 0 ° ± 10 ° | 0 ° ± 10 ° | 15 ° ± 3 ° | 0 ° ± 10 ° |
| Impedance vstupu | (90 ± 14) Ω | (100 ± 15) Ω | ≥ 90 Ω | (80 ± 12) Ω |
| Výstupní impedance | (390 ± 59) Ω | (440 ± 66) Ω | ≤ 600 Ω | (800 ± 120) Ω |
| Dielektrická síla | AC 500 VRMS 1min | AC 500 VRMS 1min | AC 500 VRMS 1min | AC 500 VRMS 1min |
| Izolační odpor | 250 MΩ min | |||
| Maximální rychlost otáčení | 20000 RPM | 15 000 ot / min | ||
| Provozní teplotní rozsah | -55 ℃ do +155 ℃ | |||
Podstata párů
Termín 'pólové páry ' v resolveru označuje počet magnetických pólů přítomných v každé fázi. Tento zdánlivě jednoduchý atribut je rozhodující, protože přímo ovlivňuje výstupní napětí a proud resolveru - parametry klíče v jeho návrhu a provozu. Počet párů pólů v podstatě diktuje rychlost resolveru, přičemž vyšší počet koreluje se zvýšeným výstupním napětím. Navíc se také nese na fyzické rozměry, hmotnost a náklady na resolver.
Výběr párů správných pólů
Proces výběru začíná pochopením specifických požadavků aplikace. Obecně je upřednostňován vyšší počet párů pólů, když je zapotřebí vyššího výstupního napětí, zatímco pro aplikace vyžadující vyšší výstupní proud je zvolen nižší počet. Tato volba však není prováděna izolovaně.
Charakteristiky napájecího systému: Pro větší energetické systémy může vyšší počet párů pólů pomoci snížit harmonické proudy, zatímco menší systémy by mohly těžit z nižšího počtu, aby se minimalizovala elektromagnetické rušení.
Charakteristiky zatížení: Role hraje také variabilita zátěže. Velký rozsah změny zatížení může vyžadovat vyšší počet párů pólů, aby se udržel stabilitu výstupního napětí, zatímco menší rozsah variací by mohl umožnit nižšímu počtu snížit fyzickou stopu resolveru.
Ovlivňující faktory
Rozhodnutí o počtu párů pólů může ovlivnit několik faktorů:
Napájení napájení: Kolísání napájecího napětí může ovlivnit výstup resolveru. Mohou být vybrány vyšší počet pólových párů, aby se zajistila stabilita napětí tváří v tvář významným změnám napětí.
Rozsah změn zatížení: podstatný rozsah variací zátěže vyžaduje, aby vyšší počet párů pólů udržoval stabilitu napětí, zatímco konzistentnější zatížení může umožnit nižší počet.
Parametry konstrukce resolveru: Parametry, jako je rychlost resolveru a počet otáček cívky, také ovlivňují výběr, protože přímo ovlivňují výstupní napětí a proud.
Hlavní parametry
| Model | J36xfw975bx | J36xfdw9752 | J36xfdw9753 | J36xfdw9754 |
| Páry tyče | 1 | 2 | 3 | 4 |
| Vstupní napětí | AC 7 VRMS | AC 7 VRMS | AC 7 VRMS | AC 7 VRMS |
| Vstupní frekvence | 10000 Hz | 10000 Hz | 10000 Hz | 10000 Hz |
| Poměr transformace | 0,5 ± 10% | 0,5 ± 10% | 0,5 ± 10% | 0,5 ± 10% |
| Přesnost | ± 10 'max | ± 10 'max | ± 10 'max | ± 8 'max |
| Fázový posun | 0 ° ± 10 ° | 0 ° ± 10 ° | 15 ° ± 3 ° | 0 ° ± 10 ° |
| Impedance vstupu | (90 ± 14) Ω | (100 ± 15) Ω | ≥ 90 Ω | (80 ± 12) Ω |
| Výstupní impedance | (390 ± 59) Ω | (440 ± 66) Ω | ≤ 600 Ω | (800 ± 120) Ω |
| Dielektrická síla | AC 500 VRMS 1min | AC 500 VRMS 1min | AC 500 VRMS 1min | AC 500 VRMS 1min |
| Izolační odpor | 250 MΩ min | |||
| Maximální rychlost otáčení | 20000 RPM | 15 000 ot / min | ||
| Provozní teplotní rozsah | -55 ℃ do +155 ℃ | |||
Podstata párů
Termín 'pólové páry ' v resolveru označuje počet magnetických pólů přítomných v každé fázi. Tento zdánlivě jednoduchý atribut je rozhodující, protože přímo ovlivňuje výstupní napětí a proud resolveru - parametry klíče v jeho návrhu a provozu. Počet párů pólů v podstatě diktuje rychlost resolveru, přičemž vyšší počet koreluje se zvýšeným výstupním napětím. Navíc se také nese na fyzické rozměry, hmotnost a náklady na resolver.
Výběr párů správných pólů
Proces výběru začíná pochopením specifických požadavků aplikace. Obecně je upřednostňován vyšší počet párů pólů, když je zapotřebí vyššího výstupního napětí, zatímco pro aplikace vyžadující vyšší výstupní proud je zvolen nižší počet. Tato volba však není prováděna izolovaně.
Charakteristiky napájecího systému: Pro větší energetické systémy může vyšší počet párů pólů pomoci snížit harmonické proudy, zatímco menší systémy by mohly těžit z nižšího počtu, aby se minimalizovala elektromagnetické rušení.
Charakteristiky zatížení: Role hraje také variabilita zátěže. Velký rozsah změny zatížení může vyžadovat vyšší počet párů pólů, aby se udržel stabilitu výstupního napětí, zatímco menší rozsah variací by mohl umožnit nižšímu počtu snížit fyzickou stopu resolveru.
Ovlivňující faktory
Rozhodnutí o počtu párů pólů může ovlivnit několik faktorů:
Napájení napájení: Kolísání napájecího napětí může ovlivnit výstup resolveru. Mohou být vybrány vyšší počet pólových párů, aby se zajistila stabilita napětí tváří v tvář významným změnám napětí.
Rozsah variací zátěže: podstatný rozsah variace zatížení vyžaduje, aby vyšší počet párů pólů udržoval stabilitu napětí, zatímco konzistentní zatížení může umožnit nižší počet.
Parametry konstrukce resolveru: Parametry, jako je rychlost resolveru a počet otáček cívky, také ovlivňují výběr, protože přímo ovlivňují výstupní napětí a proud.
