| Mængde: | |
|---|---|

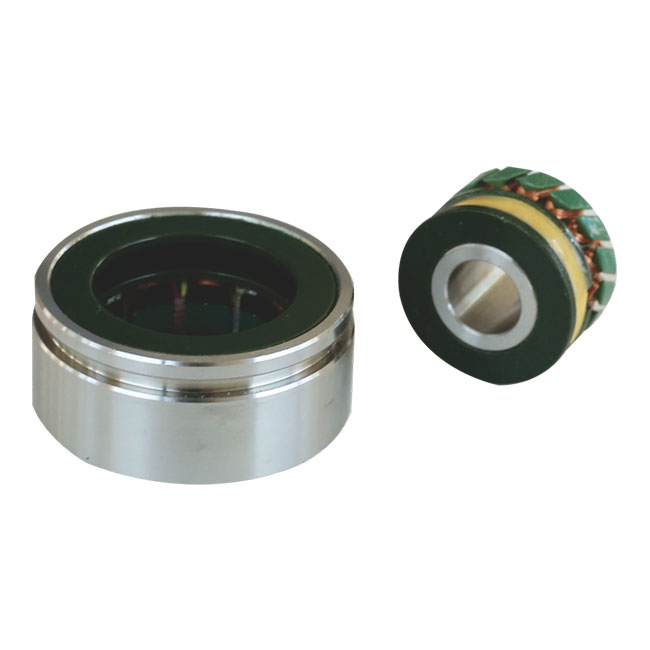

J36XFW975BX
Windouble
Hovedparametre
| Model | J36XFW975BX | J36XFDW9752 | J36XFDW9753 | J36XFDW9754 |
| Stangpar | 1 | 2 | 3 | 4 |
| Indgangsspænding | AC 7 VRMS | AC 7 VRMS | AC 7 VRMS | AC 7 VRMS |
| Inputfrekvens | 10000 Hz | 10000 Hz | 10000 Hz | 10000 Hz |
| Transformationsforhold | 0,5 ± 10% | 0,5 ± 10% | 0,5 ± 10% | 0,5 ± 10% |
| Nøjagtighed | ± 10 'max | ± 10 'max | ± 10 'max | ± 8 'max |
| Faseskift | 0 ° ± 10 ° | 0 ° ± 10 ° | 15 ° ± 3 ° | 0 ° ± 10 ° |
| Inputimpedans | (90 ± 14) ω | (100 ± 15) ω | ≥90 Ω | (80 ± 12) ω |
| Outputimpedans | (390 ± 59) ω | (440 ± 66) Ω | ≤600 Ω | (800 ± 120) ω |
| Dielektrisk styrke | AC 500 VRMS 1MIN | AC 500 VRMS 1MIN | AC 500 VRMS 1MIN | AC 500 VRMS 1MIN |
| Isoleringsmodstand | 250 mΩ min | |||
| Maksimal rotationshastighed | 20000 o / min | 15000 o / min | ||
| Driftstemperaturområde | -55 ℃ til +155 ℃ | |||
Essensen af polpar
Udtrykket 'polpar ' i en opløsning angiver antallet af magnetiske poler, der er til stede i hver fase. Denne tilsyneladende enkle egenskab er afgørende, da den direkte påvirker resolverens udgangsspænding og strøm - nøgleparametre i dens design og drift. Antallet af polpar dikterer i det væsentlige resolverens hastighed, med en højere tælling, der korrelerer med øget udgangsspænding. Desuden bærer det også på de fysiske dimensioner, vægt og omkostninger ved resolveren.
Valg af de rigtige polpar
Udvælgelsesprocessen begynder med at forstå de specifikke krav i applikationen. Generelt foretrækkes et højere antal stangpar, når der er behov for en højere udgangsspænding, mens der vælges et lavere antal til applikationer, der kræver højere udgangsstrøm. Dette valg er dog ikke isoleret.
Kraftsystemegenskaber: For større kraftsystemer kan et højere antal polpar hjælpe med at reducere harmoniske strømme, mens mindre systemer kan drage fordel af et lavere antal for at minimere elektromagnetisk interferens.
Belastningsegenskaber: Variationen af belastningen spiller også en rolle. Et stort belastningsvariationsområde kan kræve et højere antal polpar for at opretholde udgangsspændingsstabilitet, mens et mindre variationsområde kunne give mulighed for et lavere antal for at reducere resolverens fysiske fodaftryk.
Påvirkende faktorer
Flere faktorer kan svinge beslutningen om antallet af polpar:
Strømforsyningsspænding: Svingninger i forsyningsspændingen kan påvirke resolverens output. Et højere antal stangpar kan vælges for at sikre spændingsstabilitet i lyset af betydelige spændingsændringer.
Belastningsvariationområde: Et betydeligt interval i belastningsvariation kræver et højere antal polpar for at opretholde spændingsstabilitet, mens en mere konsekvent belastning muligvis tillader et lavere antal.
Resolver Design Parametre: Parametre såsom resolverens hastighed og antallet af spole -sving påvirker også markeringen, da de direkte påvirker udgangsspændingen og strømmen.
