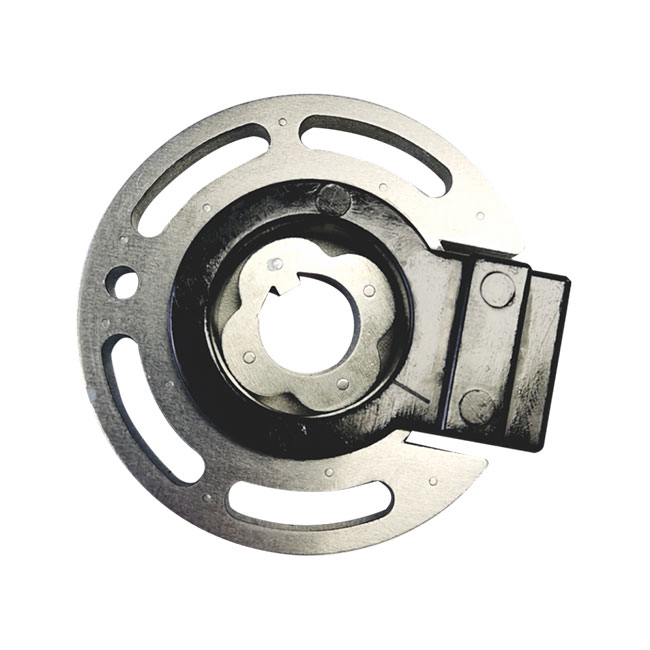

المعلمات الرئيسية
| نموذج |
J56XU9732A |
J56XU9733A |
J56XU9734C |
| أزواج القطب |
2 |
3 |
4 |
| جهد الإدخال |
تيار متردد 7 فولت |
تيار متردد 7 فولت |
تيار متردد 7 فولت |
| تردد الإدخال |
10000 هرتز |
10000 هرتز |
10000 هرتز |
| نسبة التحول |
0.286 ±10% |
0.286 ±10% |
0.286 ±10% |
| دقة |
± ±60' |
± ± 40' |
± ±30' |
| مرحلة التحول |
± ± 15 درجة |
± ±16° |
± ± 15 درجة |
| قوة عازلة |
تيار متردد 500 فولت 1 ثانية |
| مقاومة العزل |
250 ميجا أوم دقيقة |
| الدوار القطر الداخلي |
9.52 ملم |
9.52 ملم |
18 ملم |
| منطقة مقطعية للسلك |
0.35 ملم² |
0.35 ملم² |
0.35 ملم² |
| أقصى سرعة دوران |
30000 دورة في الدقيقة |
30000 دورة في الدقيقة |
30000 دورة في الدقيقة |
| نطاق درجة حرارة التشغيل |
-40 درجة مئوية إلى +155 درجة مئوية |
حول المحاليل متعددة الأقطاب ذات الممانعة المتغيرة
محلل الممانعة المتغيرة عبارة عن مستشعر زاوية متعدد الأقطاب يعمل كمحول اقتران ذو مقاومة مغناطيسية متغيرة. يختلف الهيكل عن المحولات الدوارة التقليدية متعددة الأقطاب من خلال وضع كل من ملفات الإثارة والإخراج في فتحات قلب الجزء الثابت، مع كون الدوار مصنوعًا من صفائح مسننة مغلفة بدون أي ملفات، مما يحقق التشغيل بدون تلامس. في حين أن المحولات الدوارة التقليدية توفر قياسات أساسية للزاوية والسرعة، فإن دقتها تقتصر على ترتيب دقائق القوس، مما يجعلها مناسبة لمتطلبات الدقة المنخفضة أو القياسات التقريبية والمتوسطة في الأدوات الآلية الكبيرة. لسد هذه الفجوة في الدقة، أصبحت أجهزة الحل متعددة الأقطاب ذات الممانعة المتغيرة معتمدة على نطاق واسع في أنظمة التحكم العددي الحديثة لتعزيز دقتها.
ميزات التصميم الفريدة
يتم ختم المحيط الداخلي لقلب الجزء الثابت بعدة أسنان كبيرة (تُعرف أيضًا باسم أحذية العمود)، ولكل منها عدد متساوٍ من الأسنان الأصغر.
يتم تركيز وتعبئة ملفات الخرج والمدخل بطريقة بحيث يختلف عدد لفات ملفات الجيب وجيب التمام وفقًا لقانون الجيب. تستخدم المحولات الدوارة التقليدية متعددة الأقطاب ملفات موزعة، في حين أن محلل الممانعة المتغيرة لا يفعل ذلك.
مبدأ العمل
عندما يتم تطبيق جهد جيبي متناوب على ملف الدخل، يستقبل ملفا الخرج جهوداً تعتمد سعاتها بشكل أساسي على الموقع النسبي بين أسنان الجزء الثابت والدوار والتوصيل المغناطيسي لفجوة الهواء.
أثناء دوران الجزء المتحرك بالنسبة للجزء الثابت، تتغير الموصلية المغناطيسية لفجوة الهواء، حيث تقابل كل خطوة لأسنان الجزء المتحرك دورة تغيير في التوصيل المغناطيسي لفجوة الهواء.
إن عدد أسنان الجزء الدوار يساوي أزواج أقطاب المحللات متعددة الأقطاب ذات الممانعة المتغيرة، مما يحقق تأثير متعدد الأقطاب، مع تغيرات في التوصيل المغناطيسي لفجوة الهواء مما يؤدي إلى تغيرات في الحث المتبادل والإمكانات المستحثة في ملفات الخرج.
المزايا
لا توجد فرش أو حلقات منزلقة لتشغيل موثوق به ومقاومة قوية للصدمات.
قادرة على التشغيل المستمر عالي السرعة مع عمر خدمة طويل.
يستخدم في أنظمة التحكم عالية الدقة، مما يعزز دقة تحديد المواقع لآلات CNC.
