J56xu9734
ونڈبل
اہم پیرامیٹرز
| ماڈل | j56xu9732a | J56xu9733a | J56xu9734c |
| قطب جوڑے | 2 | 3 | 4 |
| ان پٹ وولٹیج | AC 7 VRMS | AC 7 VRMS | AC 7 VRMS |
| ان پٹ فریکوئنسی | 10000 ہرٹج | 10000 ہرٹج | 10000 ہرٹج |
| تبدیلی کا تناسب | 0.286 ± 10 ٪ | 0.286 ± 10 ٪ | 0.286 ± 10 ٪ |
| درستگی | ± ± 60 ' | ± ± 40 ' | ± ± 30 ' |
| فیز شفٹ | ± ± 15 ° | ± ± 16 ° | ± ± 15 ° |
| dieilercric طاقت | AC 500 VRMS 1SEC | ||
| موصلیت کے خلاف مزاحمت | 250 MΩ منٹ | ||
| روٹر اندرونی قطر | 9.52 ملی میٹر | 9.52 ملی میٹر | 18 ملی میٹر |
| تار کراس سیکشنل ایریا | 0.35 ملی میٹر | 0.35 ملی میٹر | 0.35 ملی میٹر |
| زیادہ سے زیادہ گھومنے والی رفتار | 30000 آر پی ایم | 30000 آر پی ایم | 30000 آر پی ایم |
| آپریٹنگ درجہ حرارت کی حد | -40 ℃ سے +155 ℃ | ||

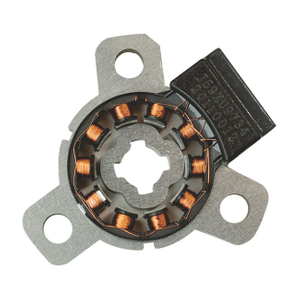

متغیر ہچکچاہٹ ملٹی پول حل کرنے والوں کے بارے میں
متغیر ہچکچاہٹ حل کرنے والا ایک کثیر قطب زاویہ سینسر ہے جو غیر رابطہ ، متغیر مقناطیسی ہچکچاہٹ کے جوڑے ٹرانسفارمر کے طور پر کام کرتا ہے۔ یہ ڈھانچہ روایتی ملٹی پول روٹری ٹرانسفارمرز سے مختلف ہے جس میں اسٹیٹر کور کے سلاٹوں میں جوش و خروش اور آؤٹ پٹ سمیٹ دونوں رکھ کر ، بغیر کسی سمیٹ کے بغیر ٹکڑے ٹکڑے کے دانت والے پلیٹوں سے بنی روٹر کے ساتھ ، کنٹیکٹ لیس آپریشن حاصل کیا جاتا ہے۔ اگرچہ روایتی روٹری ٹرانسفارمر بنیادی زاویہ اور رفتار کی پیمائش پیش کرتے ہیں ، لیکن ان کی صحت سے متعلق قوس کے منٹ کے ترتیب تک محدود ہے ، جس سے وہ کم صحت سے متعلق تقاضوں یا بڑے مشین ٹولز میں کسی نہ کسی طرح اور درمیانے پیمائش کے ل suitable موزوں ہیں۔ اس صحت سے متعلق خلا کو ختم کرنے کے لئے ، متغیر ہچکچاہٹ ملٹی پول حل کرنے والے ان کی بہتر درستگی کے لئے جدید عددی کنٹرول سسٹم میں وسیع پیمانے پر اپنایا گیا ہے۔
ڈیزائن کی انوکھی خصوصیات
اسٹیٹر کور کے اندرونی دائرہ پر کئی بڑے دانت (جسے قطب جوتے بھی کہا جاتا ہے) کے ساتھ مہر لگا دی گئی ہے ، ہر ایک کے مساوی تعداد میں چھوٹے دانت ہیں۔
آؤٹ پٹ اور ان پٹ ونڈینگ اس طرح مرکوز اور زخم ہیں جس سے سائن اور کوسائن وینڈنگ کے موڑ کی تعداد سائن قانون کے مطابق مختلف ہوتی ہے۔ روایتی ملٹی قطب روٹری ٹرانسفارمر تقسیم شدہ سمیٹ کا استعمال کرتے ہیں ، جبکہ متغیر ہچکچاہٹ حل کرنے والا ایسا نہیں کرتا ہے۔
کام کرنے کا اصول
جب ان پٹ سمیٹ پر ایک AC سینوسائڈل وولٹیج کا اطلاق ہوتا ہے تو ، دو آؤٹ پٹ ونڈنگ وولٹیج وصول کرتے ہیں جن کے طول و عرض بنیادی طور پر اسٹیٹر اور روٹر دانتوں اور ہوا کے فرق کے مقناطیسی طرز عمل کے مابین رشتہ دار پوزیشن پر منحصر ہوتے ہیں۔
جب روٹر اسٹیٹر کے نسبت گھومتا ہے تو ، ہوا کے فرق کو مقناطیسی انداز میں تبدیل کرنے کے ایک چکر کے مطابق ہر روٹر ٹوت پچ کے ساتھ ہوا کے فرق کو مقناطیسی کنڈکیسی میں تبدیل کیا جاتا ہے۔
روٹر دانتوں کی تعداد متغیر ہچکچاہٹ کے کثیر قطب حل کرنے والوں کے قطب جوڑے کے برابر ہے ، جس میں ایک کثیر قطب اثر حاصل ہوتا ہے ، جس میں ہوا کے فرق میں مقناطیسی طرز عمل میں تبدیلی ہوتی ہے جس کے نتیجے میں باہمی تعل .ق میں تبدیلی ہوتی ہے اور آؤٹ پٹ ونڈنگ میں حوصلہ افزائی کی صلاحیت ہوتی ہے۔
فوائد
قابل اعتماد آپریشن اور مضبوط اثر مزاحمت کے ل no برش یا پرچی بجتی نہیں ہے۔
طویل خدمت زندگی کے ساتھ تیز رفتار آپریشن کے قابل۔
اعلی صحت سے متعلق کنٹرول سسٹم میں استعمال ہوتا ہے ، جس سے سی این سی مشینوں کی پوزیشننگ درستگی میں اضافہ ہوتا ہے۔
