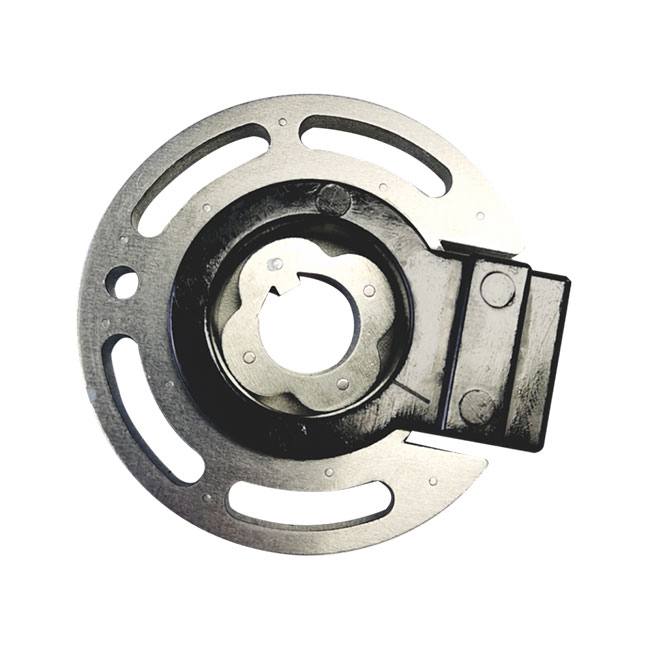

J56XU9734
Winduble
Parametrii principali
| Model | J56XU9732A | J56XU9733A | J56XU9734C |
| Perechi de poli | 2 | 3 | 4 |
| Tensiune de intrare | AC 7 VRMS | AC 7 VRMS | AC 7 VRMS |
| Frecvența de intrare | 10000 Hz | 10000 Hz | 10000 Hz |
| Raportul de transformare | 0,286 ± 10% | 0,286 ± 10% | 0,286 ± 10% |
| Precizie | ≤ ± 60 ' | ≤ ± 40 ' | ≤ ± 30 ' |
| Schimbare de fază | ≤ ± 15 ° | ≤ ± 16 ° | ≤ ± 15 ° |
| Rezistență dielectrică | AC 500 VRMS 1SEC | ||
| Rezistență la izolare | 250 MΩ min | ||
| Diametru interior al rotorului | 9.52 mm | 9.52 mm | 18 mm |
| Zona secțională a sârmei | 0,35 mm² | 0,35 mm² | 0,35 mm² |
| Viteza de rotație maximă | 30000 rpm | 30000 rpm | 30000 rpm |
| Interval de temperatură de funcționare | -40 ℃ până la +155 ℃ | ||
Despre rezolvatorii cu mai multe poluri cu reticență variabilă
Rezolvarea de reticență variabilă este un senzor cu unghi multipli care funcționează ca un transformator de cuplare cu reticență magnetică fără contact. Structura diferă de transformatoarele rotative tradiționale cu mai multe poli, plasând atât înfășurările de excitație, cât și de ieșire în sloturile miezului statorului, cu rotorul realizat din plăci dințate laminate fără înfășurări, obținând o funcționare fără contact. În timp ce transformatoarele rotative tradiționale oferă măsurători de unghi de bază și viteză, precizia lor este limitată la ordinea minutului de arc, ceea ce le face adecvate pentru cerințe de precizie scăzută sau măsurători dure și medii în mașini-unelte mari. Pentru a elimina acest decalaj de precizie, rezolvatorii cu mai multe poluri cu reticență variabilă au devenit adoptate pe scară largă în sistemele de control numerice moderne pentru precizia lor sporită.
Caracteristici unice de design
Periferia interioară a lui Stator Core este ștampilată cu mai mulți dinți mari (cunoscuți și sub denumirea de pantofi cu pol), fiecare cu un număr egal de dinți mai mici.
Înfășurarea de ieșire și de intrare sunt concentrate și rănite într -un mod în care numărul de rotații ale sinusoiului și înfășurările cosinusului variază în funcție de legea sinusoidală. Transformatoarele rotative cu mai multe poluri tradiționale folosesc înfășurări distribuite, în timp ce rezolvatorul de reticență variabilă nu.
Principiul de lucru
Când o tensiune sinusoidală AC este aplicată la înfășurarea de intrare, cele două înfășurări de ieșire primesc tensiuni ale căror amplitudini depind în primul rând de poziția relativă dintre stator și dinții rotorului și conductanța magnetică a golului de aer.
Pe măsură ce rotorul se rotește în raport cu statorul, conductanța magnetică a golului de aer se modifică, cu fiecare pas de dinți ale rotorului corespunzător unui ciclu de schimbare a conductanței magnetice a golului de aer.
Numărul de dinți rotori echivalează cu perechile de stâlpi ale rezolutorilor cu mai multe poli cu reticență variabilă, obținând un efect cu mai multe pole, cu modificări ale conductanței magnetice a decalajului de aer care duc la modificări ale inductanței reciproce și potențial indus în înfășurarea de ieșire.
Avantaje
Fără perii sau inele de alunecare pentru o funcționare fiabilă și o rezistență puternică de impact.
Capabil să funcționeze continuu de mare viteză, cu o durată de viață lungă.
Utilizat în sisteme de control de înaltă precizie, sporind precizia de poziționare a mașinilor CNC.
