Главни параметри
| Модел |
Ј56КСУ9732А |
Ј56КСУ9733А |
Ј56КСУ9734Ц |
| Поле Паирс |
2 |
3 |
4 |
| Улазни напон |
АЦ 7 Врмс |
АЦ 7 Врмс |
АЦ 7 Врмс |
| Инпут Фрекуенци |
10000 Хз |
10000 Хз |
10000 Хз |
| Трансформатион Ратио |
0,286 ±10% |
0,286 ±10% |
0,286 ±10% |
| Прецизност |
≤ ±60' |
≤ ±40' |
≤ ±30' |
| Пхасе Схифт |
≤ ±15° |
≤ ±16° |
≤ ±15° |
| Диелектрична чврстоћа |
АЦ 500 Врмс 1 сек |
| Отпорност изолације |
250 МΩ мин |
| Унутрашњи пречник ротора |
9,52 мм |
9,52 мм |
18 мм |
| Површина попречног пресека жице |
0,35 мм² |
0,35 мм² |
0,35 мм² |
| Максимална брзина ротације |
30000 рпм |
30000 рпм |
30000 рпм |
| Опсег радне температуре |
-40℃ до +155℃ |

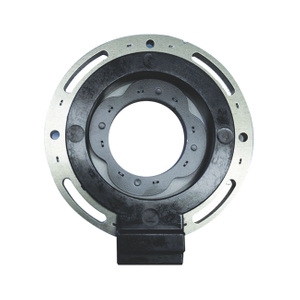

О вишеполним резолверима са променљивом релукцијом
Ресолвер променљиве релуктанције је вишеполни сензор угла који функционише као бесконтактни, променљиви магнетни спојни трансформатор. Структура се разликује од традиционалних вишеполних ротационих трансформатора по томе што се и побудни и излазни намотаји постављају у прорезе језгра статора, при чему је ротор направљен од ламинираних зупчастих плоча без икаквих намотаја, чиме се постиже бесконтактни рад. Док традиционални ротациони трансформатори нуде основна мерења угла и брзине, њихова прецизност је ограничена на ред лучних минута, што их чини погодним за захтеве ниске прецизности или груба и средња мерења у великим машинама алаткама. Да би се премостио овај јаз у прецизности, вишеполни резолвери са променљивом релукцијом су постали широко прихваћени у модерним системима нумеричке контроле због њихове побољшане тачности.
Јединствене карактеристике дизајна
Унутрашња периферија језгра статора је утиснута са неколико великих зубаца (такође познатих као стубне ципеле), сваки са једнаким бројем мањих зубаца.
Излазни и улазни намотаји су концентрисани и намотани на начин да број завоја синусног и косинусног намотаја варира у складу са синусним законом. Традиционални вишеполни ротациони трансформатори користе дистрибуиране намотаје, док резолвер променљивог релуктанта не.
Принцип рада
Када се на улазни намотај примени синусоидни напон наизменичне струје, два излазна намотаја добијају напоне чије амплитуде првенствено зависе од релативног положаја између зубаца статора и ротора и магнетне проводљивости ваздушног зазора.
Како се ротор ротира у односу на статор, магнетна проводљивост ваздушног распора се мења, при чему сваки корак зупца ротора одговара циклусу промене магнетне проводљивости ваздушног распора.
Број зубаца ротора једнак је паровима полова вишеполних резолвера са променљивом релукцијом, чиме се постиже вишеполни ефекат, са променама магнетне проводљивости ваздушног зазора што доводи до промена међусобне индуктивности и индукованог потенцијала у излазним намотајима.
Предности
Без четкица или клизних прстенова за поуздан рад и јаку отпорност на ударце.
Могућност континуираног рада великом брзином са дугим веком трајања.
Користи се у системима контроле високе прецизности, повећавајући тачност позиционирања ЦНЦ машина.
