S brzim razvojem električnih vozila (EVS), optimiziranje motoričke učinkovitosti postalo je ključni faktor u proširenju raspona vožnje, smanjenju potrošnje energije i poboljšanju ukupnih performansi vozila. Jedna od kritičnih komponenti koja doprinosi ovoj optimizaciji je varijabilna rezolucija nevoljkosti (VR ROLESVER) . Ovaj senzor igra temeljnu ulogu u preciznom otkrivanju položaja rotora, omogućujući precizno poboljšanje motoričke kontrole i učinkovitosti.
U ovom ćemo članku istražiti svrhu rezolucije VR -a u EV pogonskim motorima, kako povećava učinkovitost električnog motora, ključne faktore koje treba uzeti u obzir pri odabiru odgovarajućeg razlučivača motora i drugih bitnih aspekata. Razumijevanje značaja varijabilnih razlučivača nevoljkosti u modernim EV sustavima može pomoći inženjerima i proizvođačima da donose informirane odluke za optimizaciju performansi i učinkovitosti.
Koja je svrha razlučivača u EV pogonskom motoru?

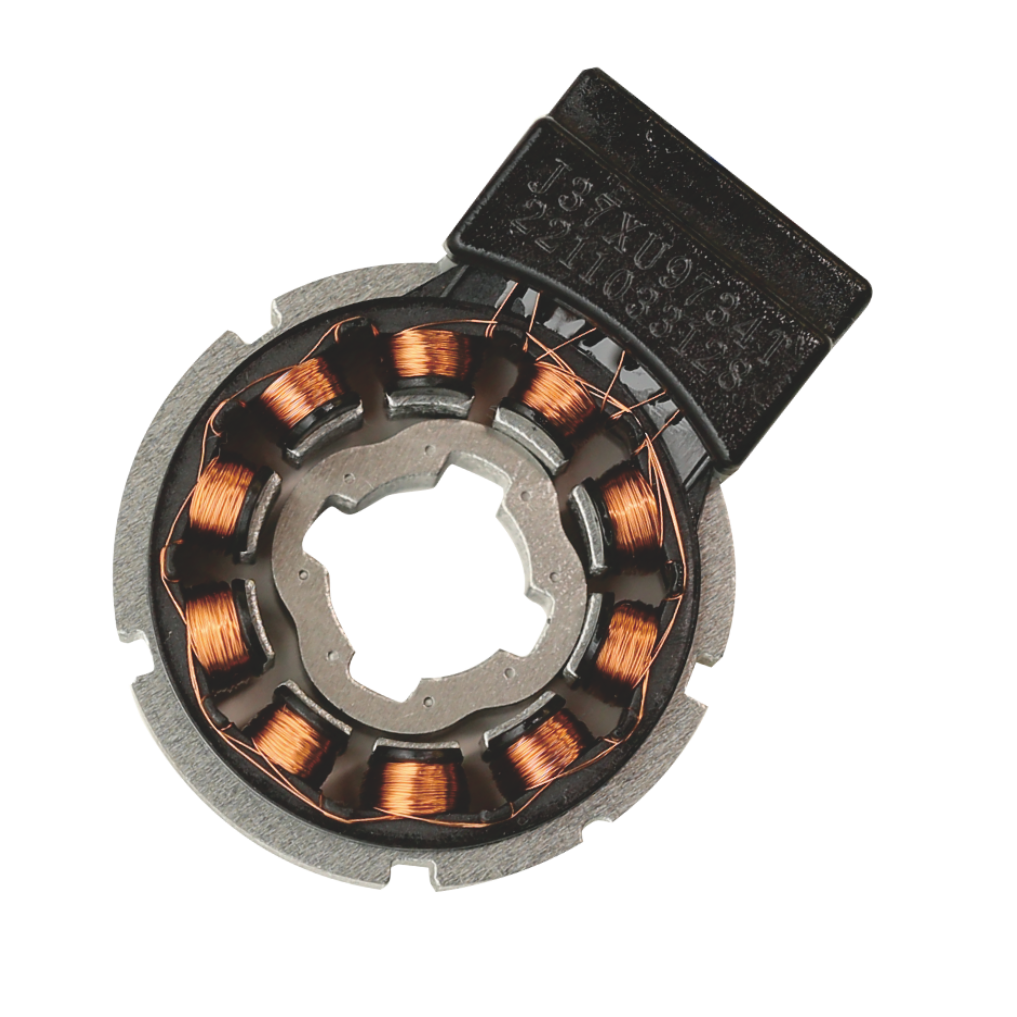

Razlučivač je elektromehanički senzor koji se koristi za određivanje položaja rotirajuće osovine, obično se nalazi u električnim motorima, uključujući i one koji se koriste u EVS -u. VR rezolucija je specifična vrsta razlučivača koja djeluje na temelju promjena magnetske nevoljkosti. Široko se koristi u automobilskim aplikacijama zbog svoje robusnosti, velike točnosti i pouzdanosti u ekstremnim uvjetima.
Ključne funkcije razlučivača u EV motorima
Otkrivanje položaja rotora
Primarna funkcija VR razlučivača je pružanje povratnih informacija u stvarnom vremenu o položaju rotora. Ove su informacije ključne za preciznu kontrolu rada motora, osiguravajući glatku isporuku zakretnog momenta i optimiziranu energetsku učinkovitost.
Senziranje brzine
Osim otkrivanja položaja, varijabilna razlučivača nevoljkosti također pružaju povratnu informaciju o brzini. Ovi su podaci ključni za održavanje stabilnog rada motora i podešavanje izlaza snage na temelju uvjeta vožnje.
Olakšavanje polja orijentiranih na kontrolu (FOC)
Moderni električni motori u EV-u koriste kontrolu usmjerenu na polje (FOC), koji se oslanja na podatke o položaju rotora. VR rezolucija osigurava da kontroler motora može točno odrediti orijentaciju magnetskog polja, što dovodi do poboljšane kontrole zakretnog momenta i smanjenih gubitaka energije.
Povećavajući pouzdanost motora,
za razliku od nekih drugih senzora položaja, VR razlučivači su snažni protiv oštrih okolišnih čimbenika kao što su ekstremne temperature, vibracije i elektromagnetske smetnje. Ova otpornost čini ih idealnim za automobilske aplikacije gdje je pouzdanost najvažnija.
Kako VR rezolucija doprinosi učinkovitosti električnog motora?
Na učinkovitost električnog motora izravno utječe točnost i pouzdanost sustava otkrivanja položaja rotora. Varijabilni razlučivač nevoljkosti igra kritičnu ulogu u optimizaciji motoričkih performansi osiguravajući preciznu kontrolu nad motoričkim funkcijama. Evo kako doprinosi učinkovitosti električnog motora:
1. Visoka točnost u otkrivanju položaja rotora
VR rezolucija pruža vrlo točne podatke o položaju rotora, što omogućava kontroleru motora da optimizira isporuku napajanja. To osigurava da motor djeluje s vršnom učinkovitošću, smanjujući gubitke energije i poboljšavajući ukupne performanse.
2. Smanjenje gubitaka energije
Na učinkovitost na motoriku značajno utječu na gubitke energije zbog netočnog osjetljivosti položaja. Tradicionalni senzori efekata i Hall Effect mogu uvesti pogreške, što dovodi do povećane potrošnje energije. S druge strane, varijabilne razlučivosti nevoljkosti imaju minimalne marže pogrešaka, sprječavajući nepotrebno trošenje snage i poboljšava učinkovitost.
3. Optimizirana kontrola zakretnog momenta
U električnim motorima, precizno upravljanje okretnim momentom ključno je za glatko ubrzanje i usporavanje. VR rezolucija osigurava da motorni regulator primi podatke o položaju u stvarnom vremenu i točne pozicije rotora, što olakšava optimalno upravljanje okretnim momentom. To rezultira smanjenom potrošnjom energije i poboljšanim iskustvom u vožnji.
4. Robusna performansi u ekstremnim uvjetima
Varijabilni razlučivač nevoljkosti vrlo je otporan na temperaturne varijacije, elektromagnetske smetnje i mehaničke vibracije. Za razliku od optičkih kodera, koji možda ne uspijevaju u teškim okruženjima, VR razlučivači održavaju točne performanse, osiguravajući dosljednu motoričku učinkovitost tijekom vremena.
5. Podržava brzinu motora velike brzine
Mnogi moderni EV motori djeluju s velikim brzinama, što zahtijeva precizno osjet položaja za održavanje učinkovitosti. VR rezolucija može precizno otkriti položaj rotora čak i pri visokim okretajima, što ga čini preferiranim izborom za EV motore visoke performanse.
6. Integracija s naprednim sustavima upravljanja motorom
Moderni EV-ovi oslanjaju se na sofisticirane algoritme motoričkog upravljanja, poput kontrole vektora i kontrole usmjerene na terene (FOC), kako bi maksimizirali učinkovitost. Varijabilna rezolucija nevoljkosti neprimjetno se integrira s tim sustavima, pružajući povratne informacije u stvarnom vremenu što povećava preciznost kontrole motora i smanjuje gubitke energije.
Kako odabrati odgovarajući motor?
Odabir pravog razlučivača za EV pogonski motor ključan je za maksimiziranje učinkovitosti, pouzdanosti i performansi. Evo nekoliko ključnih čimbenika koje treba uzeti u obzir pri odabiru VR razlučivača:
1. Točnost i rezolucija
Visoka točnost osigurava precizno otkrivanje položaja rotora, što dovodi do poboljšane kontrole motora.
Rezolucija bi trebala biti dovoljna za ispunjavanje operativnih zahtjeva motora, obično u rasponu od 10-16 bita za aplikacije visokih performansi.
2. Raspon radne brzine
VR razlučivač trebao bi podržati raspon pune brzine motora, osiguravajući točne povratne informacije o položaju čak i pri visokim okretajima.
Potražite razlučivače sa širokim frekvencijskim odgovorom kako bi se prilagodili različitim radnim uvjetima.
3. Otpor na okoliš
Varijabilni razlučivači nevoljkosti trebali bi biti sposobni izdržati ekstremne temperature, vibracije i elektromagnetske smetnje.
Automobilski razredi dizajnirani su za rad u teškim uvjetima, čineći ih idealnim za EV aplikacije.
4. Kompatibilnost s kontrolerima motora
Osigurajte da je VR razlučivač kompatibilan s sučeljem regulatora motora i podržava potrebne algoritme za obradu signala.
Neki kontroleri mogu zahtijevati dodatno uvjetovanje signala, pa bi kompatibilnost trebalo provjeriti prije odabira.
5. Trajnost i dugovječnost
Budući da EV motori djeluju u zahtjevnim uvjetima, VR rezolucija treba imati dug životni vijek s minimalnim zahtjevima za održavanjem.
Potražite proizvode s dokazanim evidencijama pouzdanosti u automobilskim aplikacijama.
6. Trošak nasuprot kompromisu performansi
Iako vrhunski razlučivači nevoljkosti nude vrhunsku točnost i izdržljivost, oni mogu doći uz veće troškove.
Razmotrite kompromis između ograničenja izvedbe i proračuna pri odabiru najprikladnijeg razlučivača.
Tablica za usporedbu: Optički koder vs VR Resolver
| značajka |
Optical Encoder |
VR Resolver |
| Točnost |
Visok |
Visok |
| Otpor na okoliš |
Nizak |
Visok |
| Koštati |
Skup |
Pristupačniji |
| Raspon radne brzine |
Umjeren |
Široki raspon |
| Izdržljivost |
Umjeren |
Visok |
| Prikladnost za EV motore |
Ograničen |
Izvrstan |
Zaključak
A Promjenjiva rezolucija nevoljkosti igra ključnu ulogu u optimizaciji učinkovitosti električnog motora pružajući točne povratne informacije o položaju rotora, minimiziranje gubitaka energije i povećanje kontrole zakretnog momenta. U usporedbi s drugim senzorima položaja, VR razlučivači nude vrhunsku pouzdanost, izdržljivost i performanse u ekstremnim uvjetima, što ih čini idealnim izborom za EV aplikacije.
Odabir pravog VR razlučivača uključuje razmatranje čimbenika kao što su točnost, raspon brzine, otpor na okoliš i kompatibilnost s motoričkim kontrolerima. Odabirom visokokvalitetnog razlučivača, EV proizvođači mogu poboljšati učinkovitost vozila, proširiti trajanje baterije i poboljšati ukupne performanse vožnje.
Česta pitanja
1. Što je varijabilni razlučivač nevoljkosti?
Varijabilni razlučivač nevoljkosti (VR Resolver) je senzor položaja koji otkriva položaj rotora električnog motora na temelju promjena magnetske nevoljkosti. Široko se koristi u EV motorima zbog njegove visoke točnosti i pouzdanosti.
2. Kako VR rezolucija poboljšava motoričku učinkovitost?
VR rezolucija pruža precizne povratne informacije o položaju rotora, omogućavajući motornog regulatora da optimizira isporuku napajanja, smanjuje gubitke energije i poboljšava kontrolu zakretnog momenta, što dovodi do veće učinkovitosti.
3. Koje su prednosti korištenja VR razlučivača u EV motoru?
Visoka točnost u otkrivanju položaja rotora
Robusna performansi u ekstremnim uvjetima
Poboljšana kontrola momenta i energetska učinkovitost
Dugi životni vijek s minimalnim održavanjem
4. Kako se VR rezolucija uspoređuje s optičkim koderom?
Iako optički koderi nude visoku točnost, oni su manje izdržljivi u teškim okruženjima. VR rezolucija pruža usporedivu točnost s superiornom robusnošću, što ga čini boljim izborom za automobilske aplikacije.
5. Koje čimbenike treba uzeti u obzir pri odabiru VR razlučivača?
Ključni čimbenici uključuju točnost, raspon radne brzine, otpornost na okoliš, izdržljivost, kompatibilnost s motoričkim kontrolerima i isplativost.
