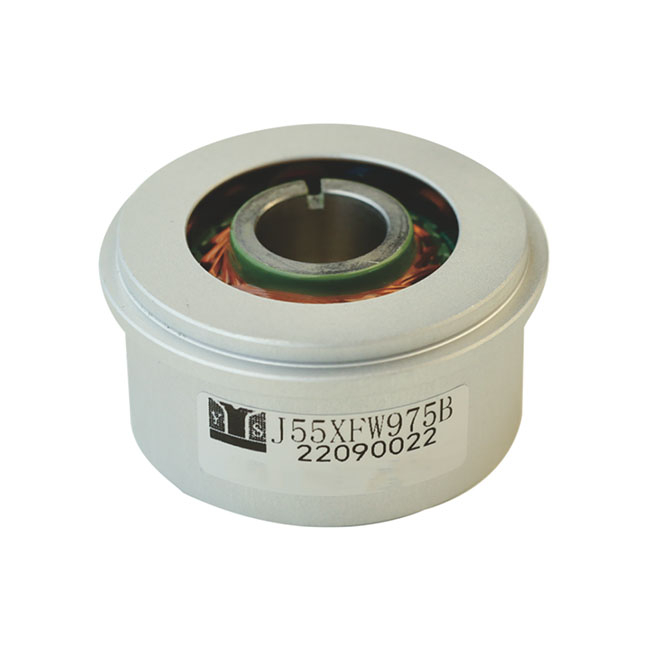

J55XFW975B
Windouble
Parameter utama
| Model | J55XFW975B |
| Pasangan tiang | 1 |
| Voltan input | AC 7 VRMS |
| Kekerapan input | 10000 Hz |
| Nisbah transformasi | 0.5 ± 10% |
| Ketepatan | ± 10 'max |
| Peralihan fasa | 9 ° ± 3 ° |
| Impedans input | (120 ± 18) Ω |
| Impedans output | (360 ± 54) Ω |
| Kekuatan dielektrik | AC 500 VRMS 1min |
| Rintangan penebat | 250 MΩ min |
| Kelajuan putaran maksimum | 20000 rpm |
| Julat suhu operasi | -55 ℃ hingga +155 ℃ |
Konsep dan fungsi penggulungan
Penggulungan merujuk kepada proses wayar coiling di sekitar teras untuk mewujudkan laluan konduktif dalam peranti elektrik seperti pengubah. Dalam konteks resolver, belitan adalah komponen yang paling penting, bertanggungjawab untuk penukaran tenaga dan penjanaan medan magnet.
Pengujaan Pengujaan
Penggulungan pengujaan adalah penggulungan utama dalam resolver, yang direka untuk menghasilkan fluks magnet yang diperlukan. Ia beroperasi dengan menerima bekalan kuasa voltan rendah, rendah dan menukarkannya ke dalam isyarat voltan tinggi semasa. Kesederhanaan struktur penggulungan pengujaan adalah hasil daripada fungsinya; Ia biasanya terdiri daripada hanya beberapa giliran wayar. Ini kerana perubahan fluks magnet yang diperlukan untuk mendorongnya jauh lebih besar daripada voltan yang mesti dihasilkan, oleh itu giliran yang lebih sedikit diperlukan berbanding dengan penggulungan voltan.
Penggulungan voltan
Penggulungan voltan adalah penggulungan sekunder dalam resolver, terutamanya digunakan untuk membekalkan voltan. Ia berbeza dengan pengujaan pengujaan kerana ia memerlukan isyarat rendah, tinggi voltan tinggi dan mengeluarkan isyarat voltan rendah, rendah. Pembinaan penggulungan voltan lebih rumit, sering memaparkan beratus -ratus atau bahkan beribu -ribu giliran kecil dawai di sekitar teras. Susunan kompleks ini diperlukan untuk menghasilkan perbezaan voltan yang diperlukan.
Perbezaan antara jenis penggulungan
Perbezaan antara pengujaan dan penggulungan voltan terletak pada struktur dan fungsi mereka:
Struktur: Pengujaan pengujaan lebih mudah, dengan giliran yang lebih sedikit disebabkan oleh peranannya dalam menghasilkan fluks magnet. Penggulungan voltan, sebaliknya, lebih kompleks, dengan jumlah yang lebih tinggi untuk menghasilkan perbezaan voltan yang diperlukan.
Fungsi: Pengujaan pengujaan memberi tumpuan kepada menyediakan fluks magnet, mengakibatkan output voltan tinggi, rendah. Sebaliknya, penggulungan voltan ditugaskan untuk membekalkan voltan, yang membawa kepada output voltan rendah, rendah.
