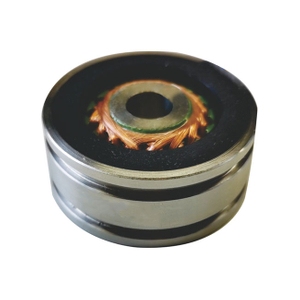

J55XFW975B
Winduble
Pangunahing mga parameter
| Modelo | J55XFW975B |
| Mga pares ng poste | 1 |
| Boltahe ng input | AC 7 VRMS |
| Dalas ng pag -input | 10000 Hz |
| Ratio ng pagbabagong -anyo | 0.5 ± 10% |
| Kawastuhan | ± 10 'max |
| Phase shift | 9 ° ± 3 ° |
| Impedance ng input | (120 ± 18) Ω |
| Impedance ng output | (360 ± 54) Ω |
| Lakas ng dielectric | AC 500 VRMS 1Min |
| Paglaban sa pagkakabukod | 250 MΩ min |
| Pinakamataas na bilis ng pag -ikot | 20000 rpm |
| Saklaw ng temperatura ng operating | -55 ℃ hanggang +155 ℃ |
Konsepto at pag -andar ng paikot -ikot
Ang paikot -ikot ay tumutukoy sa proseso ng coiling wire sa paligid ng isang core upang lumikha ng isang conductive path sa loob ng isang de -koryenteng aparato tulad ng isang transpormer. Sa konteksto ng isang resolver, ang mga paikot -ikot ay ang pinakamahalagang sangkap, na responsable para sa pag -convert ng enerhiya at henerasyon ng mga magnetic field.
Pag -ikot ng paggulo
Ang paggulo ng paggulo ay ang pangunahing paikot -ikot sa isang resolver, na idinisenyo upang makabuo ng kinakailangang magnetic flux. Nagpapatakbo ito sa pamamagitan ng pagtanggap ng isang mataas na kasalukuyang, mababang-boltahe na supply ng kuryente at pag-convert ito sa isang mababang-kasalukuyang, signal na may mataas na boltahe. Ang pagiging simple ng istraktura ng paggulo ng paggulo ay isang resulta ng pag -andar nito; Karaniwan itong binubuo lamang ng ilang mga liko ng kawad. Ito ay dahil ang pagbabago sa magnetic flux na kailangan nitong pukawin ay higit na malaki kaysa sa boltahe na dapat itong makagawa, samakatuwid mas kaunting mga liko ang kinakailangan kumpara sa paikot -ikot na boltahe.
Boltahe na paikot -ikot
Ang paikot -ikot na boltahe ay ang pangalawang paikot -ikot sa isang resolver, na pangunahing ginagamit upang magbigay ng boltahe. Ito ay kaibahan sa paggulo ng paggulo na kinakailangan sa isang mababang-kasalukuyang, high-boltahe na signal at output ng isang mataas na kasalukuyang, mababang-boltahe na signal. Ang pagtatayo ng paikot -ikot na boltahe ay mas masalimuot, madalas na nagtatampok ng daan -daang o kahit libu -libong mga maliit na liko ng kawad sa paligid ng core. Ang kumplikadong pag -aayos na ito ay kinakailangan upang makabuo ng mga kinakailangang pagkakaiba sa boltahe.
Mga pagkakaiba sa pagitan ng mga uri ng paikot -ikot
Ang pagkakaiba sa pagitan ng paggulo at boltahe na paikot -ikot ay namamalagi sa parehong istraktura at pag -andar:
Istraktura: Ang paggulo ng paggulo ay mas simple, na may mas kaunting mga liko dahil sa papel nito sa pagbuo ng magnetic flux. Ang boltahe na paikot -ikot, sa kabilang banda, ay mas kumplikado, na may mas mataas na bilang ng mga liko upang makabuo ng mga kinakailangang pagkakaiba sa boltahe.
Pag-andar: Ang paggulo ng paggulo ay nakatuon sa pagbibigay ng magnetic flux, na nagreresulta sa isang mababang-kasalukuyang, mataas na boltahe na output. Sa kabaligtaran, ang paikot-ikot na boltahe ay tungkulin sa pagbibigay ng boltahe, na humahantong sa isang mataas na kasalukuyang, mababang boltahe na output.
