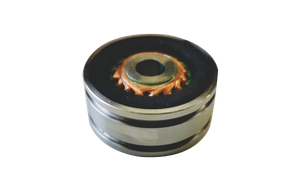

J55XFW975B
Windouble
Parâmetros principais
| Modelo | J55XFW975B |
| Pares de postes | 1 |
| Tensão de entrada | AC 7 Vrms |
| Frequência de entrada | 10000 Hz |
| Taxa de transformação | 0,5 ± 10% |
| Precisão | ± 10 'máx |
| Mudança de fase | 9 ° ± 3 ° |
| Impedância de entrada | (120 ± 18) Ω |
| Impedância de saída | (360 ± 54) Ω |
| Força dielétrica | AC 500 Vrms 1min |
| Resistência ao isolamento | 250 MΩ min |
| Velocidade de rotação máxima | 20000 rpm |
| Faixa de temperatura operacional | -55 ℃ a +155 ℃ |
Conceito e função do enrolamento
O enrolamento refere -se ao processo de arame em enrolamento em torno de um núcleo para criar um caminho condutor dentro de um dispositivo elétrico como um transformador. No contexto de um resolvedor, os enrolamentos são os componentes mais cruciais, responsáveis pela conversão de energia e pela geração de campos magnéticos.
Enrolamento de excitação
O enrolamento de excitação é o enrolamento primário em um resolvedor, projetado para gerar o fluxo magnético necessário. Ele opera aceitando uma fonte de alimentação de alta corrente e baixa tensão e convertendo-a em um sinal de baixa corrente e alta tensão. A simplicidade da estrutura do enrolamento de excitação é resultado de sua função; Normalmente, consiste em apenas algumas voltas de fio. Isso ocorre porque a mudança no fluxo magnético necessária para induzir é significativamente maior que a tensão que ela deve produzir, portanto, menos voltas são necessárias em comparação com o enrolamento de tensão.
Enrolamento de tensão
O enrolamento de tensão é o enrolamento secundário em um resolvedor, usado principalmente para fornecer tensão. Ele contrasta com o enrolamento de excitação, pois leva um sinal de baixa corrente e alta tensão e emite um sinal de alta corrente e baixa tensão. A construção do enrolamento de tensão é mais complexa, geralmente apresentando centenas ou até milhares de pequenas voltas de fio ao redor do núcleo. Esse arranjo complexo é necessário para gerar as diferenças de tensão necessárias.
Diferenças entre os tipos de enrolamento
A distinção entre os enrolamentos de excitação e tensão está em sua estrutura e função:
Estrutura: O enrolamento da excitação é mais simples, com menos voltas devido ao seu papel na geração de fluxo magnético. O enrolamento de tensão, por outro lado, é mais complexo, com um número maior de voltas para produzir as diferenças de tensão necessárias.
Função: O enrolamento de excitação se concentra no fornecimento de fluxo magnético, resultando em uma saída de baixa corrente e alta tensão. Por outro lado, o enrolamento de tensão é encarregado de fornecer tensão, levando a uma saída de alta corrente e baixa tensão.
Parâmetros principais
| Modelo | J55XFW975B |
| Pares de postes | 1 |
| Tensão de entrada | AC 7 Vrms |
| Frequência de entrada | 10000 Hz |
| Taxa de transformação | 0,5 ± 10% |
| Precisão | ± 10 'máx |
| Mudança de fase | 9 ° ± 3 ° |
| Impedância de entrada | (120 ± 18) Ω |
| Impedância de saída | (360 ± 54) Ω |
| Força dielétrica | AC 500 Vrms 1min |
| Resistência ao isolamento | 250 MΩ min |
| Velocidade de rotação máxima | 20000 rpm |
| Faixa de temperatura operacional | -55 ℃ a +155 ℃ |
Conceito e função do enrolamento
O enrolamento refere -se ao processo de arame em enrolamento em torno de um núcleo para criar um caminho condutor dentro de um dispositivo elétrico como um transformador. No contexto de um resolvedor, os enrolamentos são os componentes mais cruciais, responsáveis pela conversão de energia e pela geração de campos magnéticos.
Enrolamento de excitação
O enrolamento de excitação é o enrolamento primário em um resolvedor, projetado para gerar o fluxo magnético necessário. Ele opera aceitando uma fonte de alimentação de alta corrente e baixa tensão e convertendo-a em um sinal de baixa corrente e alta tensão. A simplicidade da estrutura do enrolamento de excitação é resultado de sua função; Normalmente, consiste em apenas algumas voltas de fio. Isso ocorre porque a mudança no fluxo magnético necessária para induzir é significativamente maior que a tensão que ela deve produzir, portanto, menos voltas são necessárias em comparação com o enrolamento de tensão.
Enrolamento de tensão
O enrolamento de tensão é o enrolamento secundário em um resolvedor, usado principalmente para fornecer tensão. Ele contrasta com o enrolamento de excitação, pois leva um sinal de baixa corrente e alta tensão e emite um sinal de alta corrente e baixa tensão. A construção do enrolamento de tensão é mais complexa, geralmente apresentando centenas ou até milhares de pequenas voltas de fio ao redor do núcleo. Esse arranjo complexo é necessário para gerar as diferenças de tensão necessárias.
Diferenças entre os tipos de enrolamento
A distinção entre os enrolamentos de excitação e tensão está em sua estrutura e função:
Estrutura: O enrolamento da excitação é mais simples, com menos voltas devido ao seu papel na geração de fluxo magnético. O enrolamento de tensão, por outro lado, é mais complexo, com um número maior de voltas para produzir as diferenças de tensão necessárias.
Função: O enrolamento de excitação se concentra no fornecimento de fluxo magnético, resultando em uma saída de baixa corrente e alta tensão. Por outro lado, o enrolamento de tensão é encarregado de fornecer tensão, levando a uma saída de alta corrente e baixa tensão.
