Hauptparameter

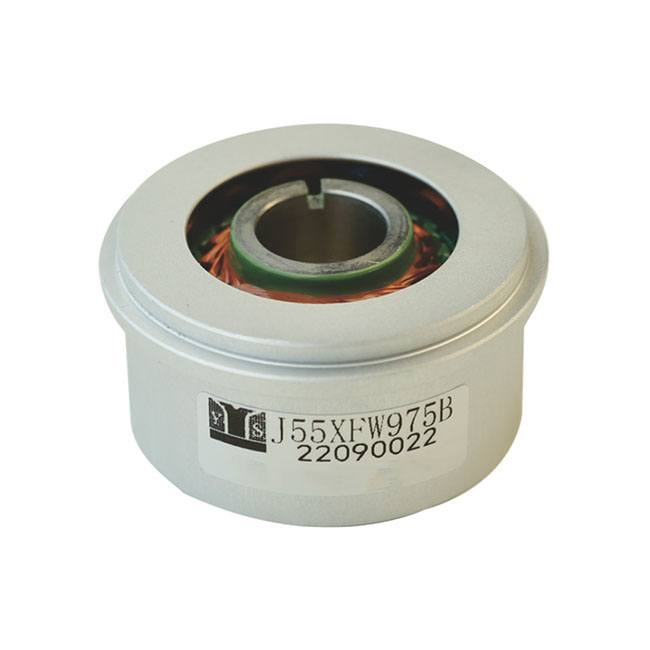

| Modell |
J55XFW975B |
| Polpaare |
1 |
| Eingangsspannung |
AC 7 Vrms |
| Eingangsfrequenz |
10000 Hz |
| Transformationsverhältnis |
0,5 ±10 % |
| Genauigkeit |
±10' max |
| Phasenverschiebung |
9° ±3° |
| Eingangsimpedanz |
(120 ±18) Ω |
| Ausgangsimpedanz |
(360 ±54) Ω |
| Spannungsfestigkeit |
AC 500 Vrms 1 Min |
| Isolationswiderstand |
250 MΩ min |
| Maximale Drehzahl |
20000 U/min |
| Betriebstemperaturbereich |
-55℃ bis +155℃ |
Konzept und Funktion der Wicklung
Unter Wickeln versteht man den Vorgang, bei dem Draht um einen Kern gewickelt wird, um einen leitenden Pfad innerhalb eines elektrischen Geräts wie eines Transformators zu schaffen. Im Kontext eines Resolvers sind die Wicklungen die wichtigsten Komponenten, die für die Energieumwandlung und die Erzeugung magnetischer Felder verantwortlich sind.
Erregerwicklung
Die Erregerwicklung ist die Primärwicklung eines Resolvers und dient der Erzeugung des notwendigen magnetischen Flusses. Es funktioniert, indem es eine Stromversorgung mit hohem Strom und niedriger Spannung aufnimmt und diese in ein Signal mit niedrigem Strom und hoher Spannung umwandelt. Die Einfachheit des Aufbaus der Erregerwicklung ergibt sich aus ihrer Funktion; Es besteht typischerweise nur aus wenigen Drahtwindungen. Dies liegt daran, dass die Änderung des magnetischen Flusses, die sie induzieren muss, deutlich größer ist als die Spannung, die sie erzeugen muss, sodass im Vergleich zur Spannungswicklung weniger Windungen erforderlich sind.
Spannungswicklung
Die Spannungswicklung ist die Sekundärwicklung eines Resolvers und dient hauptsächlich der Spannungsversorgung. Im Gegensatz zur Erregerwicklung nimmt sie ein Signal mit niedrigem Strom und hoher Spannung auf und gibt ein Signal mit hohem Strom und niedriger Spannung aus. Der Aufbau der Spannungswicklung ist komplizierter und weist oft Hunderte oder sogar Tausende kleiner Drahtwindungen um den Kern auf. Diese komplexe Anordnung ist notwendig, um die erforderlichen Spannungsunterschiede zu erzeugen.
Unterschiede zwischen Wicklungstypen
Der Unterschied zwischen Erreger- und Spannungswicklung liegt sowohl im Aufbau als auch in der Funktion:
Struktur: Die Erregerwicklung ist aufgrund ihrer Rolle bei der Erzeugung des magnetischen Flusses einfacher und weist weniger Windungen auf. Die Spannungswicklung hingegen ist komplexer und weist eine höhere Windungszahl auf, um die notwendigen Spannungsunterschiede zu erzeugen.
Funktion: Die Erregerwicklung konzentriert sich auf die Bereitstellung eines magnetischen Flusses, was zu einem Ausgang mit niedrigem Strom und hoher Spannung führt. Umgekehrt hat die Spannungswicklung die Aufgabe, Spannung zu liefern, was zu einem Hochstrom-Niederspannungsausgang führt.
