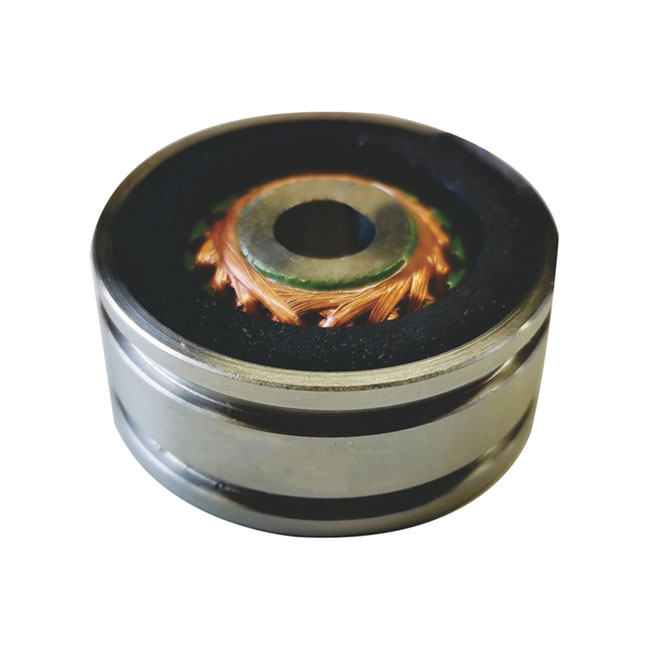

J36xfw975m
উইন্ডোবল
প্রধান পরামিতি
| মডেল | J36xfw975m |
| মেরু জোড়া | 1 |
| ইনপুট ভোল্টেজ | এসি 7 ভিআরএমএস |
| ইনপুট ফ্রিকোয়েন্সি | 10000 হার্জেড |
| রূপান্তর অনুপাত | 0.5 ± 10% |
| নির্ভুলতা | ± 10 'সর্বোচ্চ |
| ফেজ শিফট | 0 ° ± 5 ° |
| ইনপুট প্রতিবন্ধকতা | (120 ± 24) ω |
| আউটপুট প্রতিবন্ধকতা | (350 ± 70) ω |
| ডাইলেট্রিক শক্তি | এসি 500 ভিআরএমএস 1 মিনিট |
| নিরোধক প্রতিরোধ | 250 MΩ মিনিট |
| সর্বাধিক ঘূর্ণন গতি | 20000 আরপিএম |
| অপারেটিং তাপমাত্রা পরিসীমা | -55 ℃ থেকে +155 ℃ ℃ |
কাজের নীতি
ব্রাশলেস রেজোলভার: রটার এঙ্গেল অবস্থানটি রটার সিগন্যাল উইন্ডিং এবং স্টেটর উত্তেজনা বাতাসের মধ্যে আপেক্ষিক অবস্থান পরিবর্তন দ্বারা গণনা করা হয়। এর কার্যকরী নীতিটি হ'ল উইন্ডিংগুলিতে বৈদ্যুতিক প্রবাহ দ্বারা উত্পাদিত চৌম্বকীয় ক্ষেত্রটি স্থায়ী চৌম্বকের চৌম্বকীয় ক্ষেত্রের সাথে যোগাযোগ করতে এবং উইন্ডিংগুলির মাধ্যমে একটি চৌম্বকীয় ক্ষেত্র তৈরি করতে ব্যবহার করা।
পরিবর্তনশীল অনিচ্ছুক সমাধান: বায়ু ব্যবধান অনিচ্ছার পরিবর্তন ব্যবহার করে আউটপুট সিগন্যাল পরিবর্তন করে এবং বৈদ্যুতিন চৌম্বকীয় আনয়ন নীতি অনুসারে, বায়ু ব্যবধান পরিবর্তন এবং চৌম্বকীয়তা পরিবর্তন ব্যবহার করে যান্ত্রিক ঘূর্ণন কোণের সাথে আউটপুট বাতাসের পরিবর্তনের প্ররোচিত ভোল্টেজ।
কাঠামোগত বৈশিষ্ট্য
ব্রাশলেস রেজোলভার: সাইনোসয়েডালি বিতরণ করা উইন্ডিংগুলির সংস্কারের মূলনীতিটি সাধারণত তাত্ত্বিকভাবে স্টেটর এবং রটার উইন্ডিংগুলি তৈরি করতে এবং ডিজাইন করতে ব্যবহৃত হয়।
পরিবর্তনশীল অনিচ্ছুক রেজোলভার: সাধারণ কাঠামো, স্বল্প ব্যয়, স্বল্প পরিবেশগত প্রয়োজনীয়তা, সংক্রমণ ব্যবস্থার সংহতকরণ এবং আরও অনেক কিছু উপলব্ধি করা সহজ এবং কোনও সংযুক্ত ট্রান্সফর্মার, কোনও ব্রাশ, কোনও যোগাযোগের কাঠামো নেই। উত্তেজনা এবং আউটপুট উইন্ডিং উভয়ই মোটরটির স্টেটর স্লটে স্থাপন করা হয় এবং রটারটি কেবল নির্বাচিত দাঁতযুক্ত প্লেটগুলি দিয়ে তৈরি।
সুবিধা এবং অসুবিধাগুলি
ব্রাশলেস রেজোলভার: উচ্চ নির্ভুলতা, তবে জটিল কাঠামো এবং উচ্চ ব্যয়।
পরিবর্তনশীল অনিচ্ছুক সমাধান: সাধারণ কাঠামো, স্বল্প ব্যয়, শক্তিশালী বিরোধী-হস্তক্ষেপ ক্ষমতা, তবে তুলনামূলকভাবে কম নির্ভুলতা।
অ্যাপ্লিকেশন
ব্রাশলেস রেজোলভার: এর উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতার কারণে এটি প্রায়শই এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যার জন্য উচ্চ-নির্ভুলতা পরিমাপের প্রয়োজন হয়।
পরিবর্তনশীল অনিচ্ছুক সমাধান: এর সাধারণ কাঠামো, স্বল্প ব্যয়, শক্তিশালী বিরোধী-হস্তক্ষেপ ক্ষমতা এবং অন্যান্য সুবিধার কারণে এটি বৈদ্যুতিক মোটরসাইকেল, স্বয়ংচালিত বৈদ্যুতিন পাওয়ার স্টিয়ারিং ইপিএস, সিএনসি সিস্টেম এবং অন্যান্য ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
