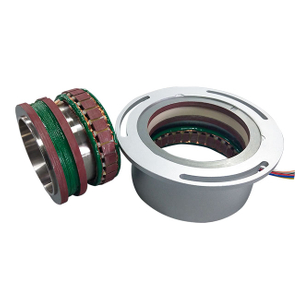

J36XFW975M
Keerd
Peamised parameetrid
| Mudel | J36XFW975M |
| Pooluspaarid | 1 |
| Sisendpinge | AC 7 VRMS |
| Sisendsagedus | 10000 Hz |
| Muundumissuhe | 0,5 ± 10% |
| Täpsus | ± 10 'Max |
| Faasivahetus | 0 ° ± 5 ° |
| Sisendtakistus | (120 ± 24) ω |
| Väljundtakistus | (350 ± 70) ω |
| Dielektriline tugevus | AC 500 VRMS 1min |
| Isolatsioonitakistus | 250 MΩ min |
| Maksimaalne pöörlemiskiirus | 20000 p / min |
| Töötemperatuurivahemik | -55 ℃ kuni +155 ℃ |
Tööpõhimõte
Harjadeta resolver: rootori nurga asend arvutatakse rootori signaali mähise ja staatori ergastamise mähise suhtelise positsiooni muutuse abil. Selle tööpõhimõte on kasutada mähistes elektrivoolu tekitatud magnetvälja, et suhelda püsimagneti magnetväljaga ja genereerida mähiste kaudu magnetväli.
Muutuva vastumeelsuse resolver: väljundsignaal muutub, kasutades õhulõhe vastumeelsuse muutumist ja vastavalt elektromagnetilise induktsiooni põhimõttele muutub väljundpinge indutseeritud pinge mehaanilise pöörlemisnurgaga, kasutades õhuvahe muutumist ja magnetoresistentsuse muutumist.
Struktuuriomadused
Harjadeta eraldaja: sinusoidselt jaotunud mähiste reformatsiooni põhimõtet kasutatakse tavaliselt staatori ja rootori mähiste teoreetiliseks tuletamiseks ja kujundamiseks.
Muutuv vastumeelsuse resolver: puudub sidumisrafo, pintsel ega kontaktstruktuur, lihtsa struktuuriga, madalad kulud, madalad keskkonnavajadused, hõlpsasti realiseeritav ülekandesüsteemi integreerimist jne. Nii ergastus kui ka väljundmähised asetatakse mootori staatori pessa ja rootor koosneb ainult valitud hambaplaatidest.
Eelised ja puudused
Harjadeta eraldaja: kõrge täpsus, kuid keeruline struktuur ja kõrgemad kulud.
Muutuv vastumeelsuse lahendaja: lihtne struktuur, odav, tugev sekkumisvastane võime, kuid suhteliselt madalam täpsus.
Rakendused
Harjadeta eraldaja: selle suure täpsuse ja töökindluse tõttu kasutatakse seda sageli rakendustes, mis nõuavad ülitäpseid mõõtmisi.
Muutuv vastumeelsuse lahendaja: selle lihtsa struktuuri, odavate, tugeva sekkumisvastase võime ja muude eeliste tõttu kasutatakse seda laialdaselt elektrimootorratastes, autotööstuses elektrooniliste roolivõimendi EPS, CNC süsteemide ja muudes väljades.
