| مقدار: | |
|---|---|

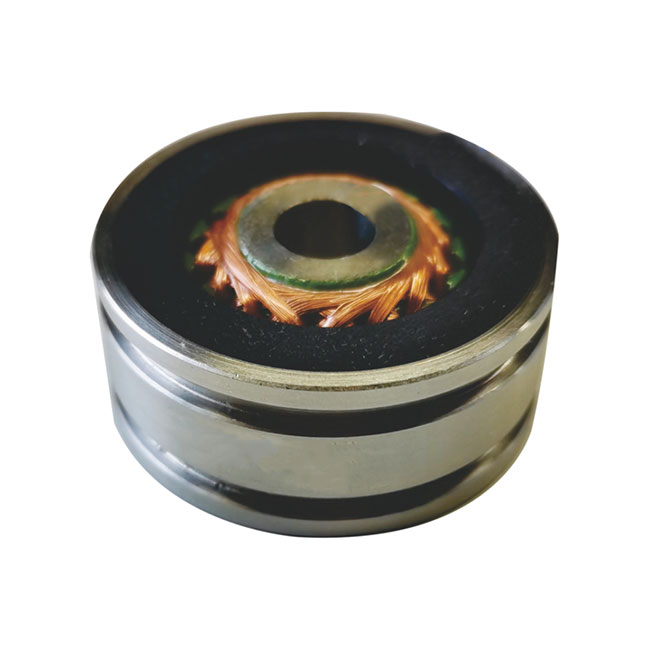

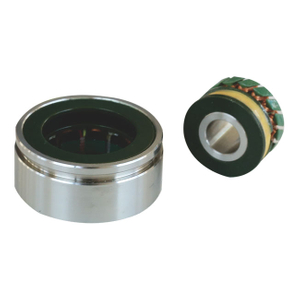

j36xfw975m
بیداری
پارامترهای اصلی
| مدل | j36xfw975m |
| جفت قطب | 1 |
| ولتاژ ورودی | AC 7 VRMS |
| فرکانس ورودی | 10000 هرتز |
| نسبت تحول | 10 ± 0.5 ٪ |
| دقت | حداکثر 10 ' |
| تغییر فاز | 0 درجه 5 درجه |
| امپدانس ورودی | (24 120 120) Ω |
| امپدانس خروجی | (70 ± 350) Ω |
| قدرت دی الکتریک | AC 500 VRMS 1min |
| مقاومت عایق | 250 MΩ دقیقه |
| حداکثر سرعت چرخش | 20000 دور در دقیقه |
| دامنه دمای عملیاتی | -55 ℃ تا +155 |
اصل کار
حل کننده بدون برس: موقعیت زاویه روتور با تغییر موقعیت نسبی بین سیم پیچ سیگنال روتور و سیم پیچ تحریک استاتور محاسبه می شود. اصل کار آن استفاده از میدان مغناطیسی تولید شده توسط جریان الکتریکی در سیم پیچ ها برای تعامل با میدان مغناطیسی آهنربای دائمی و ایجاد یک میدان مغناطیسی از طریق سیم پیچ ها است.
حل کننده عدم تمایل متغیر: سیگنال خروجی با استفاده از تغییر عدم تمایل به شکاف هوا تغییر می کند و با توجه به اصل القاء الکترومغناطیسی ، ولتاژ ناشی از سیم پیچ خروجی با زاویه چرخش مکانیکی با استفاده از تغییر شکاف هوا و تغییر مغناطیس تغییر می کند.
ویژگی های ساختاری
حل کننده بدون برس: اصل اصلاح سیم پیچ های توزیع شده سینوسی معمولاً برای استخراج تئوری و طراحی سیم پیچ های استاتور و روتور استفاده می شود.
حل کننده عدم تمایل متغیر: بدون ترانسفورماتور اتصال ، بدون برس ، بدون ساختار تماس ، با ساختار ساده ، هزینه کم ، نیازهای زیست محیطی کم ، آسان برای ادغام سیستم انتقال و غیره. هر دو سیم پیچ تحریک و خروجی در شکاف استاتور موتور قرار می گیرند و روتور فقط از صفحات دندانه دار انتخاب شده تشکیل شده است.
مزایا و معایب
حل کننده بدون برس: با دقت بالا ، اما ساختار پیچیده و هزینه بالاتر.
حل کننده عدم تمایل متغیر: ساختار ساده ، کم هزینه ، توانایی ضد دخانیات قوی ، اما دقت نسبتاً کمتری.
برنامه
حل کننده بدون برس: به دلیل دقت و قابلیت اطمینان بالای آن ، اغلب در برنامه هایی که نیاز به اندازه گیری با دقت بالا دارند استفاده می شود.
حل کننده عدم تمایل متغیر: به دلیل ساختار ساده ، کم هزینه ، توانایی ضد مداخله قوی و سایر مزایای آن ، به طور گسترده ای در موتور سیکلت های برقی ، EPS فرمان الکترونیکی خودرو ، سیستم های CNC و سایر زمینه ها مورد استفاده قرار می گیرد.
