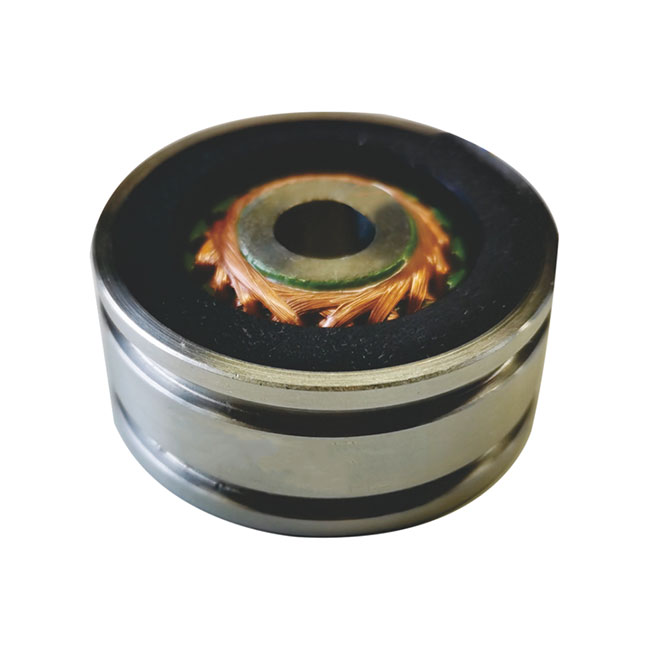

J36XFW975M
Windouble
Vigezo kuu
| Mfano | J36XFW975M |
| Jozi za pole | 1 |
| Voltage ya pembejeo | AC 7 VRMS |
| Frequency ya pembejeo | 10000 Hz |
| Uwiano wa mabadiliko | 0.5 ± 10% |
| Usahihi | ± 10 'max |
| Mabadiliko ya awamu | 0 ° ± 5 ° |
| Uingizaji wa pembejeo | (120 ± 24) Ω |
| Uingiliaji wa pato | (350 ± 70) Ω |
| Nguvu ya dielectric | AC 500 VRMS 1min |
| Upinzani wa insulation | 250 MΩ min |
| Kasi ya kiwango cha juu cha mzunguko | 20000 rpm |
| Aina ya joto ya kufanya kazi | -55 ℃ hadi +155 ℃ |
Kanuni ya kufanya kazi
Brushless Suluhisho: Nafasi ya pembe ya rotor huhesabiwa na mabadiliko ya nafasi ya jamaa kati ya ishara ya rotor na vilima vya uchochezi wa stator. Kanuni yake ya kufanya kazi ni kutumia shamba la sumaku linalotokana na umeme wa sasa kwenye vilima kuingiliana na uwanja wa sumaku wa sumaku ya kudumu na kutoa shamba la sumaku kupitia vilima.
Marekebisho yanayoweza kusita: ishara ya pato inabadilika kwa kutumia mabadiliko ya kusita kwa pengo la hewa, na kulingana na kanuni ya uingizwaji wa umeme, voltage iliyosababisha mabadiliko ya vilima na pembe ya mzunguko wa mitambo kwa kutumia mabadiliko ya pengo la hewa na mabadiliko ya sumaku.
Vipengele vya miundo
Brushless Resolver: Kanuni ya Matengenezo ya vilima vilivyosambazwa kwa kawaida kawaida hutumiwa kupata nadharia na kubuni stator na vilima vya rotor.
Marekebisho yanayoweza kusita: Hakuna kibadilishaji cha kuunganisha, hakuna brashi, hakuna muundo wa mawasiliano, na muundo rahisi, gharama ya chini, mahitaji ya chini ya mazingira, rahisi kutambua ujumuishaji wa mfumo wa maambukizi na kadhalika. Vilima vyote vya uchochezi na pato huwekwa kwenye sehemu ya stator ya gari, na rotor imeundwa na sahani zilizochaguliwa tu.
Faida na hasara
Brushless Suluhisho: Usahihi wa hali ya juu, lakini muundo tata na gharama kubwa.
Marekebisho yanayoweza kusita: muundo rahisi, gharama ya chini, uwezo mkubwa wa kuingilia kati, lakini usahihi wa chini.
Maombi
Brushless Suluhisho: Kwa sababu ya usahihi wake wa juu na kuegemea, mara nyingi hutumiwa katika matumizi ambayo yanahitaji vipimo vya usahihi wa hali ya juu.
Marekebisho yanayoweza kusita: Kwa sababu ya muundo wake rahisi, gharama ya chini, uwezo mkubwa wa kuingilia kati na faida zingine, hutumiwa sana katika pikipiki za umeme, EPS ya umeme wa umeme, mifumo ya CNC na uwanja mwingine.
Vigezo kuu
| Mfano | J36XFW975M |
| Jozi za pole | 1 |
| Voltage ya pembejeo | AC 7 VRMS |
| Frequency ya pembejeo | 10000 Hz |
| Uwiano wa mabadiliko | 0.5 ± 10% |
| Usahihi | ± 10 'max |
| Mabadiliko ya awamu | 0 ° ± 5 ° |
| Uingizaji wa pembejeo | (120 ± 24) Ω |
| Uingiliaji wa pato | (350 ± 70) Ω |
| Nguvu ya dielectric | AC 500 VRMS 1min |
| Upinzani wa insulation | 250 MΩ min |
| Kasi ya kiwango cha juu cha mzunguko | 20000 rpm |
| Aina ya joto ya kufanya kazi | -55 ℃ hadi +155 ℃ |
Kanuni ya kufanya kazi
Brushless Suluhisho: Nafasi ya pembe ya rotor huhesabiwa na mabadiliko ya nafasi ya jamaa kati ya ishara ya rotor na vilima vya uchochezi wa stator. Kanuni yake ya kufanya kazi ni kutumia shamba la sumaku linalotokana na umeme wa sasa kwenye vilima kuingiliana na uwanja wa sumaku wa sumaku ya kudumu na kutoa shamba la sumaku kupitia vilima.
Marekebisho yanayoweza kusita: ishara ya pato inabadilika kwa kutumia mabadiliko ya kusita kwa pengo la hewa, na kulingana na kanuni ya uingizwaji wa umeme, voltage iliyosababisha mabadiliko ya vilima na pembe ya mzunguko wa mitambo kwa kutumia mabadiliko ya pengo la hewa na mabadiliko ya sumaku.
Vipengele vya miundo
Brushless Resolver: Kanuni ya Matengenezo ya vilima vilivyosambazwa kwa kawaida kawaida hutumiwa kupata nadharia na kubuni stator na vilima vya rotor.
Marekebisho yanayoweza kusita: Hakuna kibadilishaji cha kuunganisha, hakuna brashi, hakuna muundo wa mawasiliano, na muundo rahisi, gharama ya chini, mahitaji ya chini ya mazingira, rahisi kutambua ujumuishaji wa mfumo wa maambukizi na kadhalika. Vilima vyote vya uchochezi na pato huwekwa kwenye sehemu ya stator ya motor, na rotor imeundwa na sahani zilizochaguliwa tu.
Faida na hasara
Brushless Suluhisho: Usahihi wa hali ya juu, lakini muundo tata na gharama kubwa.
Marekebisho yanayoweza kusita: muundo rahisi, gharama ya chini, uwezo mkubwa wa kuingilia kati, lakini usahihi wa chini.
Maombi
Brushless Suluhisho: Kwa sababu ya usahihi wake wa juu na kuegemea, mara nyingi hutumiwa katika matumizi ambayo yanahitaji vipimo vya usahihi wa hali ya juu.
Marekebisho yanayoweza kusita: Kwa sababu ya muundo wake rahisi, gharama ya chini, uwezo mkubwa wa kuingilia kati na faida zingine, hutumiwa sana katika pikipiki za umeme, EPS ya umeme wa umeme, mifumo ya CNC na uwanja mwingine.
