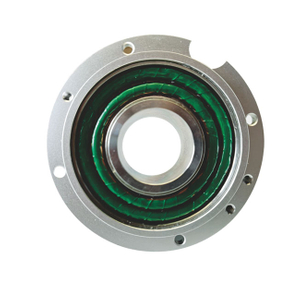

J36XFW975M
Me erë të keqe
Parametrat kryesorë
| Model | J36XFW975M |
| Çifte pole | 1 |
| Tension i hyrjes | AC 7 VRMS |
| Frekuencë e hyrjes | 10000 Hz |
| Raport i transformimit | 0,5 ± 10% |
| Saktësi | ± 10 'max |
| Ndërrim fazor | 0 ° ± 5 ° |
| Rezistencë ndaj hyrjes | (120 ± 24) Ω |
| Rezistencë e daljes | (350 ± 70) Ω |
| Forcë dielektrike | AC 500 VRMS 1min |
| Rezistencë ndaj izolimit | 250 MΩ min |
| Shpejtësia maksimale e rrotullimit | 20000 rpm |
| Varg i temperaturës së funksionimit | -55 ℃ deri +155 |
Parimi i punës
Resolver pa furçë: Pozicioni i këndit të rotorit llogaritet nga ndryshimi i pozicionit relativ midis dredha -dredha të sinjalit të rotorit dhe dredha -dredha të ngacmimit të statorit. Parimi i saj i punës është të përdorë fushën magnetike të gjeneruar nga rryma elektrike në dredha -dredha për të bashkëvepruar me fushën magnetike të magnetit të përhershëm dhe të gjenerojë një fushë magnetike nëpër dredha -dredha.
Rezolver i ngurrimit të ndryshueshëm: Sinjali i daljes ndryshon duke përdorur ndryshimin e hezitimit të ajrit, dhe sipas parimit të induksionit elektromagnetik, tensioni i induktuar i dredha -dredha e daljes ndryshon me këndin e rrotullimit mekanik duke përdorur ndryshimin e hendekut të ajrit dhe ndryshimin e magnetoresistencës.
Karakteristikat strukturore
Resolver pa furça: Parimi i reformimit të dredha -dredha të shpërndara sinusoidale zakonisht përdoret për të nxjerrë teorikisht dhe për të hartuar dredha -dredha të statorit dhe rotorit.
Zgjidhja e ngurtësisë së ndryshueshme: Asnjë transformator bashkues, pa furçë, pa strukturë kontakti, me strukturë të thjeshtë, kosto të ulët, kërkesa të ulëta mjedisore, të lehtë për të realizuar integrimin e sistemit të transmetimit etj. Të dy ngacmimet dhe dredha -dredha në dalje vendosen në slotin e statorit të motorit, dhe rotori përbëhet nga vetëm pllaka të dhëmbëzuara të zgjedhura.
Avantazhet dhe disavantazhet
Resolver pa furçë: Struksion i lartë, por strukturë komplekse dhe kosto më e lartë.
Zgjidhja e ngurtësisë së ndryshueshme: strukturë e thjeshtë, kosto e ulët, aftësi e fortë kundër ndërhyrjes, por saktësi relativisht më e ulët.
Aplikime
Resolver pa furçë: Për shkak të saktësisë dhe besueshmërisë së tij të lartë, shpesh përdoret në aplikacione që kërkojnë matje me precizion të lartë.
Zgjidhja e ngurtësisë së ndryshueshme: Për shkak të strukturës së tij të thjeshtë, kostos së ulët, aftësisë së fortë kundër ndërhyrjes dhe avantazheve të tjera, përdoret gjerësisht në motoçikleta elektrike, EPS drejtuese të energjisë elektronike automobilistike, sisteme CNC dhe fusha të tjera.
