Günümüzün endüstriyel ortamında işbirlikçi robotlar (cobot'lar), insanlarla birlikte güvenli bir şekilde çalışarak üretim hatlarını, laboratuvarları ve hatta sağlık hizmeti ortamlarını dönüştürüyor. Cobot'lar akıcı, hassas ve tekrarlanabilir hareketler elde etmek için kompakt, hafif ve son derece güvenilir, yüksek performanslı konum sensörlerine güveniyor. Mevcut geri bildirim cihazları arasında, muhafazalı çözümleyiciler (sağlam metal mahfaza içine alınmış manyetik döner transformatörler), zorlu koşullar altında mutlak, fırçasız geri bildirim sağlama yetenekleri nedeniyle hızla popülerlik kazanmaktadır.
1. İşbirlikçi Robotlar ve Hafif, Kompakt ve Güvenli Sensörlere İhtiyaç Var
1.1 Modern Otomasyonda Cobot'ların Yükselişi
İşbirlikçi robotlar veya cobot'lar, koruma çitleri veya güvenlik kafesleri olmadan çalışma alanını insan operatörlerle paylaşmak üzere tasarlanmıştır. Bu yeni paradigma, robotların doğası gereği güvenli, duyarlı ve çok yönlü olmasını gerektiriyor. Temel tasarım öncelikleri şunları içerir:
Hafif Kollar ve Uç Elemanları İstenmeyen temas durumunda kinetik enerjiyi en aza indirmek için cobot bağlantıları alüminyum veya karbon kompozitlerden yapılmıştır ve her bir bağlantı noktası düşük atalet için optimize edilmiştir.
Kompakt Ayak İzi Cobot'lar genellikle kalabalık fabrika zeminlerinde veya laboratuvar tezgahlarında çalışır; eklemleri ve sensörleri dar uzaysal zarflara sığmalıdır.
Yüksek Güvenlik Standartları ISO 10218-1 ve ISO/TS 15066, insanlarla temas halinde izin verilen maksimum kuvvet ve hızlar da dahil olmak üzere, robot tasarımı ve işletimine ilişkin güvenlik gereksinimlerini tanımlar.
Bu öncelikler, konum geri bildirim sensörlerine sıkı talepler getirmektedir. Geleneksel optik kodlayıcılar veya büyük çözümleyiciler ağırlık ve hacim kazandırır ve koruyucu muhafazalar gerektirir. Buna karşılık, mikro muhafazalı bir çözümleyici, mutlak geri bildirimi, doğrudan ince bağlantı muhafazalarına entegre edilebilen tamamen metal, sızdırmaz bir paketle birleştirir.
1.2 İşbirliğine Dayalı Uygulamalar için Sensör Gereksinimleri
Etkili cobot operasyonu şunlara bağlıdır:
Mutlak Konum Doğruluğu Her bir eklemin, hedef arama hareketleri olmadan görevlere devam edebilmesi için, bir güç döngüsünden sonra bile açısını anında bilmesi gerekir.
Düşük Kütle ve Küçük Boyut Eklenen sensör kütlesinin her gramı enerji tüketimini artırır ve dinamik performansı azaltır.
Elektriksel ve Mekanik Güvenlik Sensörleri katı izolasyon, topraklama ve mekanik arıza güvenlik standartlarını karşılamalıdır.
İnsan Odaklı Ortamlarda Sağlamlık Cobot'lar genellikle EMI ve titreşim kaynakları olan kaynak istasyonlarının, pnömatik aktüatörlerin veya delme makinelerinin yakınında çalışır.
Muhafazalı çözümleyiciler, dahili sargıları harici kirletici maddelerden ve mekanik şoklardan izole eden IP dereceli metal bir muhafaza içinde fırçasız, mutlak analog çıkışlar sunarak tüm bu kriterleri karşılar.
Windouble, cobot'ların benzersiz taleplerini karşılamak için performanstan ödün vermeden minimum boyut ve kütle için özel olarak tasarlanmış mikro muhafazalı bir çözümleyici serisi geliştirdi. Temel yapısal avantajlar şunları içerir:
2.1 Ultra Kompakt Muhafaza Tasarımı

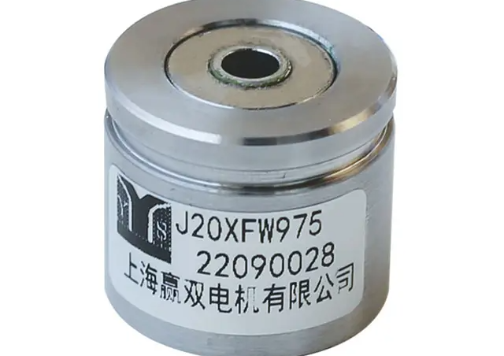

12 mm Kadar Küçük Çap Windouble'ın mikro serisi, dış çapı 12 mm'ye ve uzunluğu 20 mm'nin altında olan, ince robot bilek modüllerinin içine yerleştirilebilecek kadar küçük çözümleyiciler içerir.
İnce Flanş Seçenekleri Düşük profilli flanşlar, cobot bağlantılarında yaygın olarak kullanılan içi boş şaftlı fırçasız servo motorlara doğrudan montaja olanak tanır ve hacimli adaptör plakalarını ortadan kaldırır.
Entegre Konektör Rakorları Minyatür IP67 dereceli kablo rakorları ve mikro-D konnektörler muhafazanın içine yerleştirilmiştir, böylece kablolamayı kolaylaştırır ve takılma tehlikelerini önler.
2.2 Hafif Yapı
Alüminyum ve PEEK Kompozit Karışımı Windouble, muhafazaları havacılık sınıfı alüminyumdan işleyerek ve yük dışı alanlarda PEEK polimer ek parçalarını seçici olarak kullanarak güç ve ağırlığı dengeler.
Epoksi Bağlı Sargılar İnce emaye bakır sargılar, düşük gerilimli epoksi ile kaplanmıştır ve minimum kütle eklerken bobinleri titreşime karşı korur.
Tamamen monte edilmiş bir mikro çözümleyicinin ağırlığı 10 gramdan azdır; bu, bir cobot'un toplam ağırlık bütçesinde neredeyse fark edilemeyecek kadar hafif olmasına rağmen ±10 yay dakikası içinde sağlam, mutlak geri bildirim sağlar.
3. Kuvvet-Kontrol Geri Bildiriminde ve Esnek Eklemlerde Dolaylı Rol
Yerleşik çözümleyiciler öncelikle açısal konum sağlarken, yüksek bütünlüğe sahip sinyalleri, modern cobot'lardaki gelişmiş kuvvet kontrolü ve uyumluluk fonksiyonlarının temel taşıdır.
3.1 Konum Farklılaştırma Yoluyla Kuvvet-Tork Tahmini
Dinamik Uyumluluk Kontrolörler, çözümleyici çıktılarından elde edilen, komut verilen ve gerçek konumlar arasındaki anlık sapmaları takip ederek, kola uygulanan dış kuvvetlerin sonucunu çıkarabilir.
Yumuşak Kavrama Alma ve yerleştirme veya montaj görevlerinde robotlar, hafif sapmaları algıladığında kavrama kuvvetini ayarlayarak bileşenlerin hasar görmesini önler.
Çarpışma Tespiti Planlanmamış hareket direncinin hızlı tespiti, güvenli durdurma rutinlerini herhangi bir harici sensör dizisinden daha hızlı tetikler.
Doğru çözümleyici geri bildirimi, bu kuvvet kontrol döngülerinin güvenilir, duyarlı ve istikrarlı olmasını sağlayarak cobot'ların çalışma alanlarını operatörlerle güvenli bir şekilde paylaşmasına olanak tanır.
3.2 Esnek Ortak Mimarilerin Etkinleştirilmesi
Seri Elastik Aktüatörler (SEA'lar) Bazı cobot'lar, motor ile çıkış bağlantısı arasında uyumlu bir yay elemanı içeren SEA'lar kullanır. Hem motor hem de çıkış millerindeki çözümleyici geri bildirimi, eklem sertliğinin hassas şekilde kontrol edilmesini sağlar.
Değişken Sertlik Modülleri Çift çözümleyici kurulumları, motor açısını ve bağlantı sapmasını geri besleyerek hassas montajdan ağır yük taşımaya kadar çeşitli görevler için yazılımla ayarlanabilir sertliği mümkün kılar.
Mutlak çıkışları ve minimum eksenel ayak iziyle Windouble mikro yuvalı çözümleyiciler, bu kompakt SEA tasarımlarına sorunsuz bir şekilde entegre olarak yeni nesil cobot bağlantılarını güçlendirir.
4. Yüksek Frekanslı, Çok Görevli Senaryolarda EMI Bağışıklığı ve Termal Davranış
Cobot'lar genellikle birden fazla eksende aynı anda hızlı, tekrarlanan hareketler gerçekleştirir. Bu koşullar altında sensörler iki kritik zorlukla karşı karşıyadır:
Elektromanyetik Girişim (EMI)
Sürekli Çalışmadan Kaynaklanan Termal Kayma
4.1 EMI'ye Trafo Tabanlı Bağışıklık
Endüktif Sinyal Üretimi Işık sensörlerine ve dijital sinyallere dayanan optik kodlayıcılardan farklı olarak çözümleyiciler, elektromanyetik bağlantı yoluyla analog sinüs ve kosinüs voltajlarını iletir. Bu transformatör tabanlı sinyaller, doğal olarak ortak mod ve yüksek frekanslı gürültüyü reddeder.
Korumalı Metal Muhafaza Çözücünün alüminyum kabuğu bir EMI kalkanı görevi görerek dahili bobinleri servo sürücülerin veya yakındaki kaynak ekipmanlarının oluşturduğu harici alanlardan korur.
Filtrelenmiş Uyarma Hatları Windouble, uyarma frekanslarını belirtir ve gürültünün daha da bastırılması için hat içi indüktörler ve kapasitörler önerir; bu, yüksek akım baralarına sahip cobot tabanlarında kritik öneme sahiptir.
Gerçek dünya testlerinde çözümleyici sinyal-gürültü oranları, yüksek güçlü endüksiyon motorlarına 10 cm mesafede bile 60 dB'yi aşıyor ve elektriksel gürültüye rağmen güvenilir hareket kontrolü sağlıyor.
4.2 Sürekli Çalışmada Termal Etkilerin Yönetimi
Düşük Isı Katsayılı Malzemeler Windouble, sıcaklık nedeniyle sarım direnci değişimini en aza indirmek için özel bakır alaşımları ve termal olarak kararlı epoksiler kullanır.
Dahili Sıcaklık Algılama (İsteğe Bağlı) Seçili mikro çözümleyici modelleri, dinamik kompanzasyon için sıcaklık verilerini denetleyiciye besleyen, sarım paketiyle temas halinde olan küçük bir termistör içerir.
Termal Simülasyon ve Test Her çözümleyici tasarımı, sonlu eleman termal modellemeye ve 1.000 saat boyunca 120 °C'ye kadar gerçek dünya yanmaya tabi tutulur ve sürekli yüksek görev döngüleri altında sinyal stabilitesi sağlanır.
Bu titiz yaklaşım, çoklu görevli cobot operasyonlarında yaygın olan sürekli yüksek hızlı döngüsel hareketler sırasında bile çözümleyici çıktılarının doğru ve sapmasız kalmasını garanti eder.
5. Örnek Olay: Uluslararası Cobot Markası Windouble Mikro Muhafazalı Çözücüleri Entegre Ediyor
5.1 Proje Arka Planı
Önde gelen Avrupalı bir cobot üreticisi, yeni nesil 6 eksenli işbirlikçi kolunun yükünü ve performansını artırmanın yollarını aradı. Tasarım hedefleri şunları içeriyordu:
Eklem Ataletinin %15 Azaltılması
±0,1° Tekrarlanabilirliğin Korunması
Daha Kolay Bakım için Ortak Paketlemeyi Basitleştirme
Önceki sürümlerde, koruyucu kapaklar ve periyodik temizlik gerektiren minyatür optik kodlayıcılar kullanılıyordu; bu, uzun vadeli güvenilirlik açısından savunulamaz bir durumdu.
Sensör Seçimi Proje ekibi, Windouble'nin 12 mm çapında, IP67 derecesinde ve ±10 arkdakikası doğruluğa sahip Model WDR-M12 mikro muhafazalı çözümleyicisini tercih etti.
Mekanik Entegrasyon Özel düşük profilli flanşlar, cobot motor yüzeyine uyacak şekilde işlendi. Çözümleyicinin yerleşik mikro-D konektörü doğrudan kolun dahili kablo demetine beslenir.
Kontrol Sistemi Adaptasyonu Çözücü çıkışları, ortak tabanın içine yerleştirilmiş kompakt bir RDC modülüne bağlanır ve dijital konum verileri CANopen üzerinden robot kontrolörüne aktarılır.
5.3 Performans Sonuçları
Ağırlık Azaltma Optik kodlayıcıların değiştirilmesi, eklem başına 25 gram tıraş ederek kol ataletini kümülatif olarak %18 oranında azalttı.
Geliştirilmiş Güvenilirlik Karma ortamlı fabrika testlerinde 12 ay geçirdikten sonra, çözümleyici donanımlı kollar, önceki tasarımdaki üç kodlayıcı hatasına kıyasla sıfır sensörle ilgili arıza gösterdi.
Arttırılmış Güvenlik Mutlak geri bildirim, çalıştırma sırasında hedef arama rutinlerini ortadan kaldırarak, manuel yönlendirme sırasında tutarlı eklem davranışı sağladı ve beklenmedik hareketleri azalttı.
Bu başarılı entegrasyon, Windouble'ın mikro yuvalı çözümleyicilerinin cobot'ların daha yüksek performans, daha az bakım ve gelişmiş güvenlik elde etmesini nasıl sağladığını gösteriyor; bunlar rekabetçi bir pazarda önemli satış noktalarıdır.
Çözüm
Gelişen işbirliğine dayalı robotik alanında doğruluk, kompaktlık ve güvenilirlik tartışılamaz. Windouble'ın mikro muhafazalı çözümleyicileri her alanda şunları sağlar:
Mutlak, Fırçasız Geribildirim: Yön bulma yok, mekanik temas yok, sıfır aşınma.
Ultra Kompakt ve Hafif: İnce, düşük ataletli cobot bağlantı noktalarına kusursuz entegrasyon.
Sağlam EMI Bağışıklığı ve Termal Kararlılık: Yüksek frekanslı çok eksenli hareket ve elektriksel gürültünün ortasında güvenilir sinyaller.
Kuvvet Kontrolü ve Uyumluluk için Dolaylı Destek: Hassas, insan dostu etkileşimi mümkün kılar.
Cobot tasarımcıları, Shanghai Yingshuang (Windouble) Electric Machinery Technology Co., Ltd. ile ortaklık kurarak, sıkı testler, esnek özelleştirme ve küresel destekle desteklenen son teknoloji çözümleyici teknolojisine erişim kazanıyor. Yeni nesil işbirlikçi robotların mühendisliğini yapıyorsanız, mikro yerleşik çözümleyiciler . Daha güvenli, daha hassas ve daha verimli hareket kontrolünün kilidini açmanın anahtarı olarak
Robotunuzun performansını optimize etmeye hazır mısınız? Ziyaret etmek www.windoublesensor.com adresini ziyaret edin. Mikro barındırılan çözümleyici portföyümüzü keşfetmek, veri sayfalarını indirmek veya projeniz için özelleştirilmiş bir örnek talep etmek için
