În peisajul industrial de astăzi, roboții colaborativi (coboți) transformă liniile de producție, laboratoarele și chiar setările de asistență medicală, lucrând în siguranță alături de oameni. Pentru a obține mișcări fluide, precise și repetabile, coboții se bazează pe senzori de poziție de înaltă performanță, care sunt compacti, ușori și foarte fiabili. Printre dispozitivele de feedback disponibile, rezolutoarele găzduite - transformatoare rotative magnetice închise în carcase metalice robuste - câștigă rapid popularitate pentru capacitatea lor de a oferi feedback absolut, fără perii, în condiții solicitante.
1. Roboții colaborativi și nevoia de senzori ușori, compacti și siguri
1.1 Ascensiunea coboților în automatizarea modernă
Roboții colaborativi – sau coboții – sunt proiectați pentru a partaja spațiul de lucru cu operatorii umani, fără a păzi garduri sau cuști de siguranță. Această nouă paradigmă necesită ca roboții să fie în mod inerent siguri, receptivi și versatili. Prioritățile cheie de proiectare includ:
Brațe ușoare și efectoare terminale Pentru a minimiza energia cinetică în cazul unui contact neintenționat, legăturile cobot sunt construite din compozite de aluminiu sau carbon, fiecare îmbinare optimizată pentru o inerție redusă.
Compact Footprint Coboții operează adesea pe podele aglomerate ale fabricilor sau pe bănci de laborator; articulațiile și senzorii lor trebuie să se încadreze în anvelope spațiale strânse.
Standardele înalte de siguranță ISO 10218-1 și ISO/TS 15066 definesc cerințele de siguranță pentru proiectarea și funcționarea robotului, inclusiv forțele și vitezele maxime admise la contactul cu oamenii.
Aceste priorități impun cerințe stricte asupra senzorilor de feedback de poziție. Codificatoarele optice tradiționale sau rezoltoarele mari adaugă greutate, volum și necesită carcase de protecție. Spre deosebire de aceasta, un resolver micro-adăpostit combină feedback-ul absolut cu un pachet complet metalic, sigilat, care poate fi integrat direct în carcase subțiri de îmbinare.
1.2 Cerințe pentru senzori pentru aplicațiile de colaborare
Operarea eficientă a cobotului depinde de:
Precizie absolută a poziției Fiecare articulație trebuie să-și cunoască unghiul instantaneu, chiar și după un ciclu de alimentare, pentru a relua sarcinile fără mișcări de orientare.
Masă redusă și dimensiune mică Fiecare gram de masă adăugată a senzorului crește consumul de energie și reduce performanța dinamică.
Senzorii de siguranță electrici și mecanici trebuie să îndeplinească standarde stricte de izolație, împământare și siguranță mecanică.
Robustitate în medii centrate pe om Coboții lucrează adesea în apropierea stațiilor de sudură, a actuatoarelor pneumatice sau a mașinilor de găurit - surse de EMI și vibrații.
Rezolutoarele găzduite bifează toate aceste casete, oferind ieșiri analogice absolute fără perii într-o carcasă metalică cu clasificare IP care izolează înfășurările interne de contaminanții externi și șocurile mecanice.
2. Rezolvarea microcasetă de la Windouble: Avantaje structurale compacte
Pentru a răspunde cerințelor unice ale coboților, Windouble a dezvoltat o serie de solutoare micro-adăpostite, proiectată special pentru dimensiuni și masă minime, fără a sacrifica performanța. Avantajele structurale cheie includ:
2.1 Design de carcasă ultra-compact

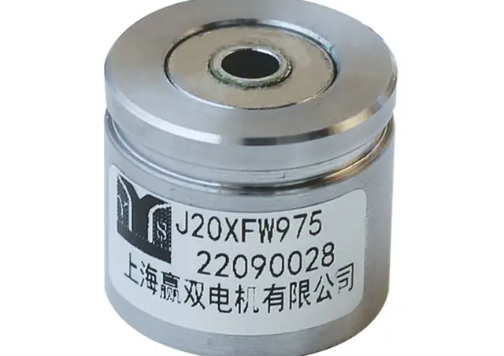

Diametru de până la 12 mm Seria micro Windouble dispune de solutoare cu diametre exterioare de până la 12 mm și lungimi sub 20 mm – suficient de mici pentru a se încadra în modulele subțiri ale încheieturii mâinii robotului.
Opțiuni de flanșă subțire Flanșele cu profil redus permit montarea directă pe servomotoarele fără perii cu arbore tubular utilizate în mod obișnuit în îmbinările cobot, eliminând plăcile adaptoare voluminoase.
Presetupe pentru conectori integrate Presetupe pentru cablu miniaturale cu clasificare IP67 și conectori micro-D sunt încorporați în carcasă, simplificând cablarea și prevenind pericolele de agățare.
2.2 Construcție ușoară
Aluminiu și compozit PEEK Windouble echilibrează rezistența și greutatea prin prelucrarea carcasei din aluminiu de calitate aerospațială și folosind selectiv inserții de polimer PEEK în zonele fără sarcină.
Înfășurări epoxidice Înfășurările fine din cupru emailat sunt ghivece în ghivece epoxidice cu tensiuni reduse, asigurând bobinele împotriva vibrațiilor, adăugând în același timp o masă minimă.
Un micro resolver complet asamblat cântărește mai puțin de 10 grame - aproape imperceptibil în bugetul total de greutate al unui cobot, dar oferă un feedback robust și absolut în ±10 minute arc.
3. Rol indirect în feedback-ul de control al forței și articulațiile flexibile
În timp ce rezolutoarele găzduite oferă în primul rând poziție unghiulară, semnalele lor de înaltă integritate sunt piatra de temelie a funcțiilor avansate de control al forței și de conformitate în coboții moderni.
3.1 Estimarea forță-cuplu prin diferențierea poziției
Conformitate dinamică Urmărind abaterile minute între pozițiile comandate și cele reale – derivate din ieșirile rezolutorului – controlerele pot deduce forțele externe aplicate brațului.
Prindere moale În sarcinile de ridicare și plasare sau de asamblare, roboții ajustează forța de prindere atunci când detectează deviații ușoare, prevenind deteriorarea componentelor.
Detectarea coliziunilor Detectarea rapidă a rezistenței la mișcare neplanificată declanșează rutine de oprire în siguranță mai rapid decât orice matrice de senzori externi.
Feedback-ul precis al rezolutorului asigură că aceste bucle de control al forței sunt fiabile, receptive și stabile, permițând coboților să partajeze în siguranță spațiile de lucru cu operatorii.
3.2 Activarea arhitecturilor comune flexibile
Actuatoare elastice în serie (SEA) Unii coboți folosesc SEA care includ un element cu arc compatibil între motor și legătura de ieșire. Feedback-ul rezolutorului atât asupra motorului, cât și pe arborii de ieșire permite controlul precis al rigidității articulației.
Module de rigiditate variabilă Configurațiile cu soluție duală alimentează unghiul motorului și deviația legăturii, permițând rigiditatea reglabilă prin software pentru sarcini, de la asamblarea delicată până la manipularea sarcinilor utile grele.
Rezolutoarele cu microadăposturi duble, cu ieșirile lor absolute și amprenta axială minimă, se integrează perfect în aceste modele SEA compacte, dând putere îmbinărilor cobot de nouă generație.
4. Imunitate EMI și comportament termic în scenarii de înaltă frecvență, multi-tasking
Coboții efectuează adesea mișcări rapide și repetate pe mai multe axe simultan. În aceste condiții, senzorii se confruntă cu două provocări critice:
Interferențe electromagnetice (EMI)
Deriva termică de la funcționarea continuă
4.1 Imunitate bazată pe transformator la EMI
Generarea semnalului inductiv Spre deosebire de codificatoarele optice care se bazează pe senzori de lumină și semnale digitale, rezolutoarele transmit tensiuni analogice sinus și cosinus prin cuplare electromagnetică. Aceste semnale bazate pe transformator resping în mod inerent zgomotul de mod comun și de înaltă frecvență.
Carcasă metalică ecranată Carcasa din aluminiu a rezolutorului funcționează ca un scut EMI, protejând bobinele interne de câmpurile externe generate de servomotor sau echipamentele de sudare din apropiere.
Linii de excitație filtrate Windouble specifică frecvențele de excitație și recomandă inductori și condensatori în linie pentru o suprimare suplimentară a zgomotului - critice în bazele cobot cu bare colectoare cu curent ridicat.
În testele din lumea reală, raportul semnal-zgomot al rezolutorului depășește 60 dB chiar și la 10 cm de motoarele cu inducție de mare putere, asigurând un control fiabil al mișcării în ciuda zgomotului electric.
4.2 Gestionarea efectelor termice în regim continuu
Materiale cu coeficient termic scăzut Windouble utilizează aliaje de cupru specializate și epoxidici stabile termic pentru a minimiza schimbarea rezistenței înfășurării la temperatură.
Sensare încorporată a temperaturii (opțional) Modelele selectate de micro resolver includ un mic termistor în contact cu pachetul de înfășurare, care transmite date de temperatură către controler pentru compensare dinamică.
Simulare și testare termică Fiecare proiectare a rezolutorului este supus modelării termice cu elemente finite și arderii în lumea reală la o temperatură de până la 120 °C timp de 1.000 de ore, asigurând stabilitatea semnalului în cicluri de lucru mari continue.
Această abordare riguroasă garantează că, chiar și în timpul mișcărilor ciclice susținute de mare viteză – frecvente în operațiunile multitasking cobot – rezultatele rezolutorului rămân precise și fără derive.
5. Studiu de caz: Brandul internațional Cobot integrează soluții Windouble Micro Housed
5.1 Contextul proiectului
Un important producător european de coboți a căutat să îmbunătățească sarcina utilă și performanța brațului său colaborativ cu 6 axe de nouă generație. Obiectivele de proiectare au inclus:
Reducerea inerției articulare cu 15%
Menținerea repetabilității de ±0,1°
Simplificarea ambalării în comun pentru o întreținere mai ușoară
Iterațiile anterioare foloseau codificatoare optice miniaturale care necesitau huse de protecție și curățare periodică - insuportabile pentru fiabilitatea pe termen lung.
5.2 Implementarea micro-rezolvelor Windouble
Selectarea senzorului Echipa de proiect a optat pentru soluția micro-adăpostită model WDR-M12 de la Windouble, cu un diametru de 12 mm, gradul de protecție IP67 și o precizie de ±10 minute de arc.
Integrare mecanică Flanșele personalizate cu profil redus au fost prelucrate pentru a se potrivi cu fața motorului cobot. Conectorul micro-D încorporat al rezolutorului a fost alimentat direct în cablajul intern al brațului.
Ieșiri Resolver de adaptare a sistemului de control conectate la un modul RDC compact plasat în interiorul bazei articulației, cu date digitale de poziție transmise prin CANopen către controlerul robotului.
5.3 Rezultate de performanță
Reducerea greutății Înlocuirea codificatoarelor optice a redus cu 25 de grame per articulație, reducând cumulativ inerția brațului cu 18%.
Fiabilitate îmbunătățită După 12 luni de testare în fabrică în mediu mixt, brațele echipate cu resolver au prezentat zero defecțiuni legate de senzori, în comparație cu trei defecțiuni ale codificatorului din proiectul anterior.
Siguranță sporită Feedback-ul absolut a eliminat rutinele de orientare la pornire, asigurând un comportament coerent al articulațiilor în timpul ghidării manuale și reducând mișcările neașteptate.
Această integrare reușită demonstrează modul în care solutoarele micro-adăpostite de la Windouble le permit coboților să obțină performanțe mai mari, întreținere mai redusă și siguranță sporită - puncte cheie de vânzare pe o piață competitivă.
Concluzie
În domeniul evolutiv al roboticii colaborative, acuratețea, compactitatea și fiabilitatea nu sunt negociabile. Solutoarele micro-adăpostite Windouble oferă pe toate fronturile:
Feedback absolut, fără perii: fără orientare, fără contact mecanic, uzură zero.
Ultra-compact și ușor: integrare perfectă în articulațiile cobot subțiri, cu inerție redusă.
Imunitate EMI robustă și stabilitate termică: Semnale fiabile în mijlocul mișcării cu mai multe axe de înaltă frecvență și al zgomotului electric.
Suport indirect pentru controlul și conformitatea forței: permiterea unei interacțiuni sensibile, prietenoase cu oamenii.
Prin parteneriatul cu Shanghai Yingshuang (Windouble) Electric Machinery Technology Co., Ltd., designerii de cobot obțin acces la tehnologia de ultimă generație, susținută de teste riguroase, personalizare flexibilă și suport global. Dacă proiectați următoarea generație de roboți colaborativi, luați în considerare micro rezoltoare găzduite ca cheie pentru deblocarea unui control al mișcării mai sigur, mai precis și mai eficient.
Sunteți gata să optimizați performanța robotului dvs.? Vizita www.windoublesensor.com pentru a explora portofoliul nostru de solutoare micro-adăpostite, pentru a descărca fișe de date sau pentru a solicita o mostră personalizată pentru proiectul dvs.
