A medida que las arquitecturas de vehículos eléctricos (EV) pasan a configuraciones de múltiples motores, las demandas sobre las unidades de control de motores se han intensificado. Los sistemas ahora cuentan con entornos enfriados por aceite y velocidades de rotación extremas que se acercan a las 30 000 RPM. Estos límites operativos superan rápidamente las capacidades de los sensores de posición tradicionales.
Los codificadores ópticos y los sensores de efecto Hall enfrentan altas tasas de falla en estas configuraciones volátiles. Sufren una rápida degradación de la señal cuando se exponen a interferencias electromagnéticas graves, altas temperaturas y líquido de transmisión automática (ATF).
Para una entrega de corriente confiable y con una precisión de milisegundos, el Brushless VR Resolver se ha convertido en el estándar definitivo de la industria. Esta guía desglosa su arquitectura magnética pasiva central y su excelencia en fabricación. Aprenderá cómo los rigurosos criterios de validación garantizan un funcionamiento continuo en los entornos de conducción de vehículos eléctricos más hostiles.
Conclusiones clave
Fiabilidad pasiva: los resolutores de realidad virtual sin escobillas funcionan sin componentes electrónicos integrados, lo que garantiza una resistencia extrema contra la interferencia electromagnética de alto voltaje, la vibración y los ciclos térmicos de los vehículos eléctricos (de -40 °C a más de 125 °C).
Posicionamiento absoluto: a diferencia de los sensores incrementales, los resolutores de realidad virtual retienen la memoria de datos de posición ante una pérdida de energía, lo que elimina la necesidad de recalibración o realojamiento al reiniciar el vehículo.
Mandatos de evaluación: Las decisiones de abastecimiento deben examinar los detalles de fabricación, como la soldadura TIG en lugar de la soldadura tradicional y los diseños de rotor sólido en lugar de núcleos laminados, para evitar la delaminación a alta velocidad y fallas en las conexiones.
Preparación para la integración: las mejores implementaciones de resolución de su clase utilizan la simulación Hardware-in-the-Loop (HIL) para validar las respuestas de la ECU frente a escenarios de fallas inyectadas (circuitos abiertos/cortocircuitos) antes de la producción en masa.
El cuello de botella de ingeniería en los sistemas de propulsión de vehículos eléctricos modernos
El cambio a arquitecturas refrigeradas por aceite y de múltiples motores
Los fabricantes de automóviles enfrentan una lucha constante entre reducir el peso de los vehículos y aumentar la densidad de potencia. Esto lo solucionan empujando con más fuerza los motores eléctricos e integrándolos directamente en la carcasa de la transmisión. Los modelos de alto rendimiento ahora utilizan diseños de dos motores, tres motores e incluso cuatro motores. Esta estrecha integración fuerza a los componentes críticos a entornos altamente volátiles. Los sensores ahora deben ubicarse directamente dentro de los motores enfriados por aceite. Se enfrentan a una inmersión directa y continua en líquido de transmisión automática. Las carcasas protectoras convencionales no caben en estos densos paquetes.
Vulnerabilidades de los sensores heredados
Los sensores heredados simplemente no pueden sobrevivir dentro de los motores eléctricos modernos. Consideremos primero los codificadores ópticos. Utilizan delicados discos de vidrio y dependen de una trayectoria de luz perfectamente clara. Fallan rápidamente debido a la contaminación de fluidos y la fragilidad mecánica. Una sola gota microscópica de aceite dispersa instantáneamente su señal luminosa. Incluso el frío extremo causa problemas. Un escenario de inmersión en frío a -40°C crea condensación interna. Esta humedad ciega efectivamente el sensor óptico al arrancar por la mañana.
Los sensores de efecto Hall conllevan sus propias vulnerabilidades graves. Dependen en gran medida de chips de silicio activo. Estos chips sufren una importante deriva térmica cuando las temperaturas del tren motriz superan los 100°C. Además, la conducción continua con cargas pesadas genera interferencias electromagnéticas (EMI) masivas de alto voltaje. Esta intensa EMI codifica el débil voltaje interno de un chip Hall. Obliga a la unidad de control del motor a depender de algoritmos de compensación complejos y con mucho procesamiento para adivinar la posición real.
El impacto empresarial
Debemos encuadrar correctamente el fallo del sensor. Representa mucho más que un pequeño problema de ingeniería. Una señal de posición caída actúa como un riesgo de seguridad crítico. Cuando el controlador pierde el ángulo del rotor, corta instantáneamente el suministro de corriente. Esto provoca paradas repentinas y peligrosas del vehículo a velocidades de autopista. Provoca directamente costosas retiradas de vehículos y destruye la confianza en la marca. Los fabricantes no pueden arriesgar toda su reputación en sistemas de propulsión por componentes electrónicos activos frágiles.
Cómo el solucionador de realidad virtual sin escobillas logra antiinterferencias y robustez
Arquitectura magnética pasiva sin transformador

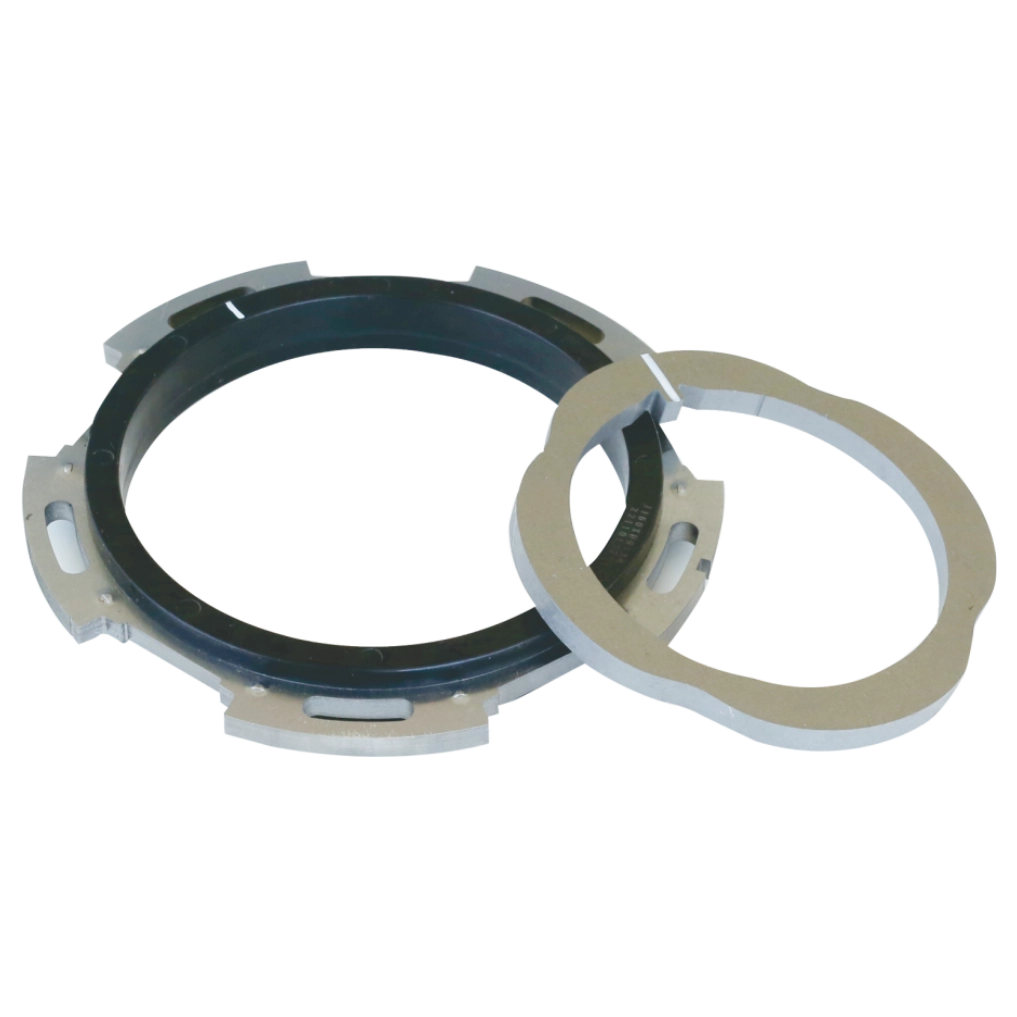

El Brushless VR Resolver elimina por completo las vulnerabilidades activas. Emplea una arquitectura magnética pasiva sin transformador. El diseño se basa completamente en el principio de reluctancia variable. Utiliza un rotor ferromagnético desnudo con perfiles de lóbulos especializados. Los imanes permanentes integrados están completamente ausentes. El estator se basa en devanados dentados resistentes y que no se superponen.
A medida que el rotor gira, el entrehierro cambia constantemente de tamaño. Esta brecha cambiante altera la facilidad con la que viaja el flujo magnético. A este fenómeno lo llamamos reticencia magnética. Esta configuración física carece de electrónica interna y cepillos mecánicos. Elimina por completo el desgaste por fricción. La ausencia de chips de silicio otorga inmunidad total a la EMI de alto voltaje generada por el inversor del vehículo eléctrico.
Detección de ángulo absoluto
La detección de ángulo absoluto distingue fundamentalmente a esta tecnología. Las bobinas secundarias captan la reluctancia magnética cambiante. Producen fluctuaciones de voltaje sinusoidales y coseno moduladas. La unidad de control compara estas dos señales para calcular instantáneamente el ángulo absoluto exacto.
Mantener el posicionamiento absoluto en caso de corte de energía es un requisito de seguridad obligatorio para los motores de tracción de vehículos eléctricos modernos. Imagine un reinicio del sistema a alta velocidad. El controlador del motor necesita datos de posición exactos al instante para reanudar la entrega de par. Los sensores magnéticos pasivos retienen el posicionamiento absoluto de forma natural sin necesidad de energía. Requieren cero recalibración y cero secuencias de referencia.
Capacidades en entornos extremos
Los umbrales operativos verificados demuestran la durabilidad excepcional de los diseños pasivos. Mantienen una funcionalidad sostenida en el interior de baños de aceite ATF altamente presurizados. Manejan con gracia rangos térmicos extremos. Puede operarlos de forma segura desde -40°C hasta 150°C. Los componentes activos de silicio se derretirían o sufrirían un cortocircuito mucho antes de alcanzar estos extremos ambientales.
Criterios de adquisición: evaluación de las tolerancias y la calidad de fabricación
Precisión del devanado y concentricidad del estator
No se puede garantizar la supervivencia del sensor simplemente leyendo hojas de datos básicas. La verdadera confiabilidad surge directamente de la excelencia en la fabricación. El devanado desigual del estator provoca directamente la degradación de la precisión de la posición. Las máquinas de bobinado manual estándar dejan espacios de aire microscópicos entre los cables de cobre. Estos espacios distorsionan las señales de salida eléctrica.
Debe evaluar a los proveedores en función de su tecnología de bobinado. Las técnicas avanzadas y automatizadas de bobinado de boquillas resuelven el problema del entrehierro. Consiguen un empaquetamiento de cobre significativamente más apretado alrededor de los dientes del estator. Esta precisión reduce los márgenes de error a unos impresionantes 15 minutos de arco o menos.
Resiliencia de la soldadura (TIG frente a soldadura)
Las fuertes vibraciones del sistema de propulsión actúan como una fuerza destructiva constante. La soldadura de estaño tradicional rara vez sobrevive a un choque mecánico continuo. Las uniones soldadas sufren grietas por fatiga y separaciones de 'juntas frías' con el tiempo.
Debe recomendar exclusivamente proveedores que utilicen soldadura con gas inerte de tungsteno (TIG). El proceso TIG funde directamente los extremos del alambre de cobre. Forma una encapsulación sólida de bolas fundidas sobre las conexiones. Esto previene por completo las fracturas articulares. También permite un rápido control visual de la calidad en la línea de montaje de la fábrica.
Integridad del rotor para altas RPM
Los motores de vehículos eléctricos estándar ahora superan las 30.000 RPM. Estas velocidades extremas imponen una enorme tensión centrífuga a las piezas giratorias. Los rotores laminados tradicionales unen varias capas delgadas de acero. Corren el riesgo de una grave delaminación del núcleo bajo estas fuerzas intensas. Las capas literalmente se desprenden y destruyen el sensor.
Los ingenieros deben destacar el cambio hacia núcleos de rotor sólidos. Los fabricantes mecanizan estos núcleos a partir de bloques individuales de metal. Posteriormente se aplican capas aislantes con recubrimiento de polvo electrostático. Esto mantiene un espesor absolutamente uniforme. Previene activamente el apilamiento de tolerancias de ensamblaje durante la producción de gran volumen.
Requisito del componente |
Riesgo estándar heredado |
Mejores prácticas modernas |
Devanado del estator |
Los espacios de aire causan distorsión de la señal. |
Bobinado de boquillas automatizado |
Conexiones de cables |
Agrietamiento por fatiga de soldadura |
Soldadura TIG (Encapsulación de Bolas) |
Estructura del rotor |
Delaminación del núcleo a alta velocidad |
Núcleos de rotor sólidos |
Recubrimiento aislante |
Problemas de acumulación de tolerancia |
Recubrimiento en polvo electrostático |
Protocolos de integración, personalización y validación de ECU
Prueba de fallas de hardware en el bucle (HIL)
El desarrollo de un sistema de control de motor robusto exige una validación temprana rigurosa. No puedes esperar a que lleguen prototipos de motores físicos para probar tus protocolos de seguridad. Las pruebas de Hardware-in-the-Loop (HIL) proporcionan una red de seguridad vital durante la fase de I+D.
Los ingenieros utilizan simuladores de resolución de alta velocidad durante estas configuraciones de HIL. Replican señales exactas de velocidad y posición en casos extremos. La inyección de fallos actúa como un paso de validación obligatorio. Los ingenieros simulan deliberadamente cortocircuitos y circuitos abiertos. Introducen estos errores en la unidad de control del motor para probar su respuesta. El software de seguridad debe detectar la anomalía y limitar el par correctamente.
Personalización mecánica para escalabilidad de plataforma
La personalización mecánica garantiza la escalabilidad de la plataforma a largo plazo. Los fabricantes de automóviles buscan constantemente consolidar su lista de materiales en diferentes líneas de vehículos. La flexibilidad mecánica permite que una familia de sensores básicos sirva para múltiples configuraciones de tren motriz.
Los ingenieros deben comprobar cuidadosamente varias variables de especificación clave durante la integración:
Multiplicadores de pares de polos: debe hacer coincidir los pares de polos del sensor con precisión con la configuración específica del motor de tracción. Esto garantiza un seguimiento eléctrico perfectamente sincronizado.
Orientación de salida del cableado: acomodar espacios de embalaje reducidos requiere una planificación cuidadosa. Debe especificar salidas de cableado axiales o radiales según las restricciones de la carcasa de la transmisión.
Variaciones del rotor interno versus externo: la escalabilidad de la plataforma a menudo requiere opciones de diseño de rotor interno y externo. Los diferentes diseños de unidades motrices exigen distintos factores de forma mecánica.
Cara a cara: solucionadores de realidad virtual sin escobillas frente a sensores de vehículos eléctricos alternativos
Comparación de límites de temperatura y vida útil
Los ingenieros comparan frecuentemente sensores durante la fase de arquitectura inicial. Comprender los contrastes directos de rendimiento ayuda a justificar la selección final del componente. Al comparar tecnologías con sensores de efecto Hall, la temperatura y la vida útil determinan quién es el ganador.
Una arquitectura magnética pasiva mantiene una alta precisión en condiciones de calor extremo. Sufre deriva térmica nula. Por el contrario, los sensores Hall requieren complejos algoritmos de compensación de software a medida que aumentan las temperaturas. Sus delicadas estructuras de silicio se degradan inherentemente durante miles de ciclos térmicos.
Comparación del sellado ambiental
Al compararlos con los codificadores ópticos, el sellado ambiental separa las dos opciones. Los codificadores ópticos requieren condiciones de funcionamiento impecables. Fallan por completo cuando se exponen al polvo, el aceite y la condensación. La construcción robusta de un sensor magnético pasivo lo hace completamente inmune a la degradación del fluido. Se destaca como la única opción viable para inmersiones directas de transmisión enfriadas por aceite.
Evaluación de la relación costo-valor
Debemos observar cuidadosamente la relación costo-valor de estos componentes. Los costos unitarios individuales de los sensores pasivos avanzados a menudo superan a los chips Hall básicos. Sin embargo, evaluar el valor operativo real revela una historia muy diferente. Los diseños pasivos eliminan por completo el tiempo de inactividad por recalibración. Reducen drásticamente los reclamos de garantía en campo. Simplifican drásticamente el funcionamiento continuo durante toda la vida útil del vehículo. La inversión inicial garantiza una fiabilidad incomparable para el motor de tracción eléctrico.
Característica / Capacidad |
Codificador óptico |
Sensor de efecto Hall |
Resolución de realidad virtual sin escobillas |
Resiliencia a la inmersión del ATF |
Falla (señal bloqueada) |
Moderado (Depende del embalaje) |
Excepcional (diseño pasivo) |
Inmunidad EMI de alto voltaje |
Bajo |
Bajo (silicio activo) |
Alto (sin transformador) |
Límite térmico máximo |
~100°C |
~125°C (con deriva) |
150°C+ (estable) |
Posicionamiento absoluto |
Requiere localización |
Requiere localización |
Instantáneo / Nativo |
Alta tolerancia a las vibraciones |
Pobres (discos frágiles) |
Moderado |
Excelente (núcleo sólido) |
Conclusión
El solucionador de realidad virtual sin escobillas actúa como protección obligatoria para los motores de vehículos eléctricos de alta eficiencia. Domina las configuraciones de múltiples motores que funcionan en condiciones de alta vibración y refrigeración por aceite. Proporciona un nivel de seguridad operativa que los componentes de silicio activo simplemente no pueden igualar.
Los compradores técnicos deben ir mucho más allá de las hojas de datos de referencia. Debe auditar activamente los procesos de fabricación de los proveedores. Observe de cerca las prácticas de soldadura TIG y la uniformidad del bobinado automatizado. Solicite siempre datos exhaustivos de pruebas de inmersión de ATF para garantizar que sus componentes sobrevivan a las arquitecturas de refrigeración directa.
Instamos a los equipos de ingeniería a consultar con especialistas en aplicaciones al principio del ciclo de diseño. Analice la combinación personalizada de pares de polos para adaptarse a su motor de tracción específico. Solicite datos completos de simulación HIL para acelerar agresivamente la validación de su sistema de transmisión.
Preguntas frecuentes
P: ¿Por qué se prefieren los solucionadores de realidad virtual sin escobillas a los solucionadores estándar para aplicaciones de vehículos eléctricos?
R: Eliminan la necesidad de un transformador giratorio interno, incluidos cepillos mecánicos y anillos colectores. Esto reduce drásticamente la huella física y la complejidad de fabricación. Elimina por completo el desgaste por fricción y maximiza los límites de RPM de alta velocidad. Esto los hace perfectos para motores de tracción eléctricos modernos de alta velocidad.
P: ¿Puede funcionar un resolver VR mientras está completamente sumergido en aceite ATF?
R: Sí. Su construcción magnética pasiva y su aislamiento electrostático especializado les permiten operar continuamente en aplicaciones de motores enfriados por aceite. Funcionan perfectamente en fluido de transmisión automática altamente presurizado sin experimentar pérdida de señal, cortocircuitos o degradación del fluido con el tiempo.
P: ¿Cómo maneja un solucionador de realidad virtual sin escobillas la pérdida de energía de manera diferente a un codificador?
R: Funciona de forma nativa como un sensor de posición absoluta. Al arrancar o después de una pérdida inesperada de energía, detecta inmediatamente el ángulo exacto del rotor mediante reluctancia magnética. No requiere secuencia de 'retorno' ni recalibración, lo que garantiza la reanudación inmediata y segura del control del motor.
