Motor daya tarikan moden dan pacuan industri berkelajuan tinggi menghadapi cabaran kejuruteraan yang unik dan mencabar hari ini. Mereka memerlukan maklum balas kedudukan rotor yang mampu bertahan dalam persekitaran terma, getaran dan kimia yang melampau tanpa kemerosotan prestasi. Pengekod optik tradisional sering gagal dengan cepat apabila terdedah kepada kejutan, minyak atau kemasukan habuk yang teruk. Tambahan pula, penyelesai pemutar luka konvensional memperkenalkan kelemahan mekanikal melalui pengubah berputar yang rapuh dan berus dalaman. A penyelesai keengganan berubah menghapuskan belitan pemutar ini sepenuhnya. Teknologi khusus ini bergantung pada reka bentuk pemutar pasif yang kukuh, menawarkan alternatif yang sangat teguh untuk menuntut ekosistem kawalan motor. Panduan ini menyediakan rangka kerja yang jelas untuk menilai, menentukan dan menyepadukan penderia ini ke dalam projek anda yang seterusnya. Kami akan memberi tumpuan rapat pada pertukaran reka bentuk magnetik, strategi toleransi kesalahan dan kriteria penyenaraian pendek pembekal. Anda akan belajar dengan tepat cara mengimbangi ketepatan dan ketahanan dengan berkesan.
Pengambilan Utama
Kesesuaian Aplikasi: Penyelesai VR adalah optimum untuk aplikasi berkelajuan tinggi dan persekitaran yang keras (seperti rangkaian kuasa EV/HEV) dengan ketahanan mengatasi ketepatan sub-arka-saat pengekod optik.
Topologi Reka Bentuk: Memilih antara reka bentuk penyelesai VR satu kutub dan berbilang kutub secara langsung memberi kesan kepada purata ralat elektrik dan nisbah isyarat kepada hingar.
Pengurangan Risiko: Pelaksanaan yang berjaya memerlukan pemodelan ketat kesipian jurang udara dan analisis keadaan kerosakan sebelum memuktamadkan geometri laminasi stator.
Bila Untuk Menentukan Penyelesai Keengganan Boleh Ubah
Pasukan kejuruteraan mesti kerap membandingkan had operasi standard apabila memilih peranti maklum balas. Pengekod optik memberikan resolusi kedudukan yang sangat baik tetapi merosot dengan cepat di bawah kejutan tinggi atau kemasukan zarah. Penyelesai luka standard mengendalikan persekitaran yang keras dengan lebih baik tetapi menambah pukal yang tidak perlu pada pemasangan motor. Mereka juga memperkenalkan titik kegagalan yang ketara melalui pengubah putar dalaman mereka dan struktur penggulungan kompleks.

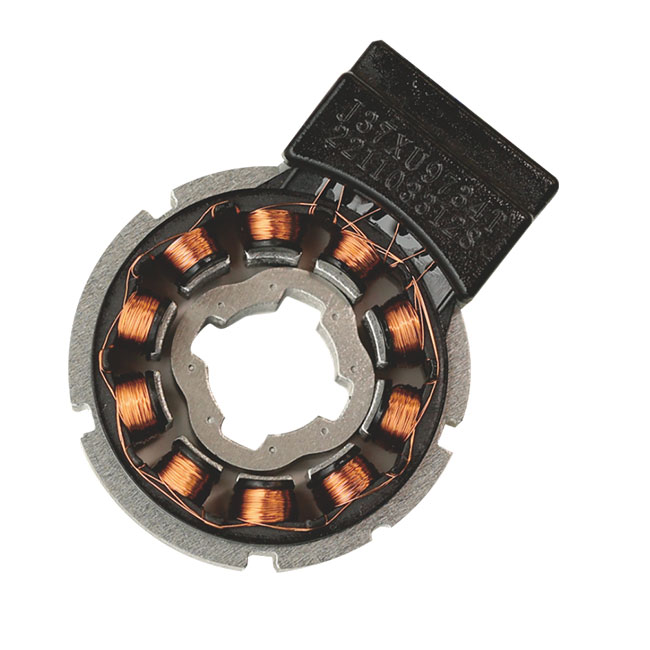

Kelebihan utama teknologi VR terletak pada seni bina rotor pasif yang elegan. Stator menempatkan kedua-dua belitan pengujaan primer dan belitan isyarat sekunder. Rotor itu sendiri mengandungi wayar kuprum sifar. Sebaliknya, ia bergantung semata-mata pada saliency magnet tertentu untuk memodulasi medan magnet semasa ia berputar. Penyederhanaan yang disengajakan ini menghasilkan daya tahan mekanikal yang besar terhadap getaran dan tegasan emparan.
Anda harus menentukan teknologi ini apabila projek anda memenuhi kriteria kejayaan ideal berikut:
Toleransi Suhu Melampau: Aplikasi anda memerlukan operasi berterusan berterusan dalam persekitaran yang keras mencecah 155°C hingga 200°C, tempat penderia optik cair atau herot.
Ketahanan Struktur pada Kelajuan: Motor anda beroperasi pada RPM yang sangat tinggi. Rotor luka tradisional berisiko mengalami perpecahan mekanikal yang teruk di bawah daya emparan yang begitu kuat.
Kekangan Kelantangan Ketat: Pemasangan mekanikal anda memerlukan faktor bentuk 'pancake' berprofil rendah untuk meminimumkan panjang keseluruhan drivetrain.
Menilai Konfigurasi Penggulungan dan Reka Bentuk Penyelesai VR Berbilang
Memilih topologi belitan stator yang betul secara langsung mempengaruhi kerumitan pembuatan dan ketulenan isyarat. Jurutera biasanya memilih antara konfigurasi belitan bertindih dan tidak bertindih. Belitan tidak bertindih, atau tertumpu, mengurangkan masa pembuatan dengan ketara dan meminimumkan volum kuprum keseluruhan. Walau bagaimanapun, mereka memperkenalkan pertukaran teknikal yang berbeza. Belitan pekat cenderung untuk menjana harmonik ruang yang lebih tinggi. Anda mesti menggunakan penapisan harmonik lanjutan dalam reka bentuk magnet anda untuk memastikan output isyarat bersih.
Seterusnya, anda mesti memilih konfigurasi kutub yang sesuai untuk sistem anda. Unit kutub tunggal menyediakan kedudukan mekanikal mutlak sepanjang putaran penuh 360 darjah. Kami mengesyorkan pendekatan khusus ini untuk skim kawalan industri yang lebih mudah yang memerlukan data kedudukan mutlak asas segera semasa dimulakan.
Sebaliknya, a penyelesai VR berbilang kutub (sering dipanggil penyelesai berbilang kelajuan) menjajarkan tiang elektrik dalamannya terus dengan pasangan tiang motor. Konfigurasi ini meratakan ralat mekanikal merentas berbilang kutub secara serentak. Toleransi pemesinan kecil dan sedikit kesipian dinamik menjadi kurang memberi kesan. Hasilnya adalah ketepatan kedudukan yang jauh lebih baik. Ketepatan yang boleh dipercayai ini memastikan penghantaran tork yang lancar dan bebas riak dalam motor daya tarikan EV yang menuntut.
Jadual 1: Perbandingan Konfigurasi Kutub Penyelesai VR
| Ciri |
Kutub Satu Kutub |
Reka Bentuk Berbilang |
| Keupayaan Kedudukan Mutlak |
Kitaran mekanikal 360° penuh |
Kitaran elektrik tunggal sahaja |
| Ketepatan Garis Dasar |
Standard |
Tinggi (disebabkan purata ralat mekanikal) |
| Kes Penggunaan Ideal |
Kawalan perindustrian automatik am |
Motor daya tarikan EV/HEV berprestasi tinggi |
| Nisbah Isyarat-kepada-Bunyi |
Sederhana |
Cemerlang |
Perkara Reka Bentuk Utama: Mengimbangi Ketepatan, Keengganan dan Ruang
Penyepaduan mekanikal yang berjaya bergantung pada pemodelan magnet yang tepat. Profil rotor dan reka bentuk saliency yang terhasil adalah penting untuk kejayaan sistem. Pembentukan geometrik tertentu lobus rotor mentakrifkan variasi ketelapan sinusoidal merentasi celah udara. Jika geometri lobus terbukti tidak optimum, isyarat keluaran yang terhasil akan kekurangan ketulenan sinusoidal yang diperlukan, mengecewakan gelung kawalan anda.
Kawalan herotan harmonik membentuk satu lagi tiang reka bentuk kritikal. Bukaan slot terbuka dalam susunan laminasi stator dengan mudah menyebabkan harmonik spatial yang tidak diingini. Jurutera mesti menilai dengan teliti risiko ini pada awal fasa prototaip. Kami sangat bergantung pada Analisis Elemen Terhad (FEA) yang menyeluruh untuk menguruskan perkara ini. FEA membolehkan anda mengoptimumkan kombinasi slot dan tiang secara maya. Ia meminimumkan gangguan harmonik lama sebelum memotong sebarang perkakas keluli yang mahal.
Toleransi jurang udara memerlukan perhatian yang sangat ketat. Kita mesti menyatakan andaian yang telus di sini. Peranti pemutar pasif ini sangat sensitif kepada variasi jurang udara. Anda mesti menentukan ambang pembuatan mekanikal yang tegar semasa reka bentuk. Toleransi yang ketat menghalang turun naik keengganan yang tidak diingini dan kemerosotan isyarat seterusnya sepanjang jangka hayat produk.
Amalan Terbaik untuk Toleransi Mekanikal:
Tentukan had larian galas yang ketat untuk meminimumkan kesipian dinamik semasa putaran berkelajuan tinggi.
Perumah pemegun mesin dan aci pemutar mengikut piawaian ketumpuan yang tepat untuk memastikan jurang yang seragam.
Menjalankan pemodelan pengembangan haba yang menyeluruh untuk memastikan jurang udara kekal stabil dengan sempurna pada 200°C.
Risiko Pelaksanaan: Mengurus Keadaan Ralat dan Ralat Isyarat
Data kejuruteraan empirikal menyerlahkan beberapa mod kegagalan biasa di bawah keadaan rosak yang realistik. Anda mesti menangani risiko operasi ini secara proaktif. Sipi statik dan dinamik kerap melanda pemasangan sensor yang dipasang dengan buruk. Pemasangan di luar pusat memberi kesan teruk kepada modulasi amplitud bagi isyarat sinus dan kosinus yang dihasilkan. Ketidakseimbangan fizikal ini diterjemahkan terus kepada ralat kedudukan sudut yang tidak boleh diterima.
Litar pintas penggulungan dalaman juga menimbulkan risiko sistem yang besar. Seluar pendek antara pusingan memberi kesan kepada medan pengujaan utama secara drastik. Mereka memesongkan laluan fluks magnet dan merosakkan pengiraan sudut muktamad sepenuhnya. Ujian penebat yang teliti membantu mengurangkan ancaman ini.
Kekangan pemprosesan isyarat merumitkan lagi pelaksanaan yang berjaya. Output analog mentah memerlukan cip Resolver-to-Digital Converter (RDC) berkualiti tinggi. Semasa fasa prototaip awal, anda mesti melaksanakan proses penentukuran yang menyeluruh. Penentukuran penting ini mengimbangi anjakan fasa yang wujud dan ketidakseimbangan amplitud statik antara saluran sinus dan kosinus.
Untuk aplikasi automotif moden, pematuhan ketat terhadap standard ISO 26262 ASIL kekal wajib. A sangat boleh dipercayai Persediaan penderia kedudukan VR mesti termasuk diagnostik terbina dalam bersepadu. RDC yang dipilih mesti mengesan kehilangan isyarat sensor serta-merta untuk mencetuskan protokol penutupan motor keadaan selamat tanpa teragak-agak.
Kesilapan Biasa yang Perlu Dielakkan:
Melangkau penentukuran RDC peringkat bangku terperinci sebelum mara ke ujian dinamometer penuh.
Mengabaikan perbezaan kadar pengembangan haba antara teras pemutar keluli dan aci motor aloi.
Gagal menghalakan kabel isyarat halus dengan selamat jauh dari petunjuk motor PWM voltan tinggi, mengundang EMI.
Penilaian Pembekal: Menyenarai Pendek Rakan Kongsi Penderia Kedudukan VR Anda
Memilih rakan kongsi pembuatan yang betul sangat menentukan kejayaan muktamad projek motor anda. Pembekal yang berkelayakan tinggi mesti menawarkan prototaip komprehensif dan keupayaan simulasi yang mendalam. Lembaran data generik standard tidak mencukupi sepenuhnya untuk aplikasi HEV/EV yang kompleks. Anda harus secara aktif mencari data simulasi magnetik 3D yang komprehensif. Tuntut laporan pengesahan FEA konkrit yang menangani secara eksplisit strategi pengurangan herotan harmonik spatial.
Seterusnya, berhati-hati menilai fleksibiliti kejuruteraan mereka mengenai penyesuaian berbanding komponen luar biasa. Kebanyakan motor daya tarikan moden memerlukan dimensi mekanikal yang dipesan lebih dahulu. Pembekal pilihan anda mestilah berkemampuan sepenuhnya untuk mengubah suai susunan laminasi stator dalaman. Mereka mesti melaraskan geometri lobus pemutar dengan lancar agar sepadan dengan dimensi aci khusus anda dan kiraan tiang yang tepat.
Akhir sekali, menilai dengan teliti rangka kerja kawalan kualiti dan kematangan pematuhan mereka. Bagi sektor automotif dan aeroangkasa, proses pembuatan yang teguh tidak boleh dirunding. Cari kematangan Proses Kelulusan Bahagian Pengeluaran (PPAP) yang terbukti merentas portfolio mereka. Tanya soalan terperinci tentang keupayaan pemeriksaan penggulungan automatik mereka. Sahkan protokol ujian ralat elektrik akhir talian mereka untuk menjamin kebolehpercayaan kelompok yang konsisten dan sempurna.
Kesimpulan
Penyelesai keengganan berubah kekal sebagai pilihan maklum balas muktamad untuk kebolehpercayaan tinggi, aplikasi kawalan motor suhu tinggi. Kejayaan ini berlaku dengan syarat pasukan kejuruteraan anda menguruskan toleransi jurang udara yang penting dan pengoptimuman harmonik. Dengan menghapuskan pengubah berputar yang rapuh, anda mendapatkan peranti maklum balas yang sangat berdaya tahan yang mampu bertahan dalam persekitaran rangkaian kuasa paling keras yang boleh dibayangkan.
Untuk menggerakkan integrasi anda ke hadapan dengan berkesan, pertimbangkan langkah seterusnya berorientasikan tindakan ini:
Minta model CAD 3D asas dan laporan FEA komprehensif daripada pembekal komponen anda yang disenarai pendek.
Dapatkan kit penilaian khusus lebih awal untuk memulakan gandingan RDC dan pencirian isyarat garis dasar dengan segera.
Jalankan ujian bangku yang ketat untuk mengesahkan ketidakseimbangan amplitud di bawah keadaan kesipian dinamik simulasi.
Selesaikan strategi pemasangan mekanikal tepat anda untuk menjamin ketumpuan yang ketat antara pemutar dan pemegun.
Soalan Lazim
S: Apakah perbezaan utama antara penyelesai keengganan berubah dan penyelesai konvensional?
J: Penyelesai konvensional bergantung pada pengubah berputar yang rapuh untuk mendorong voltan yang diperlukan ke dalam belitan pemutar yang bergerak. Pendekatan tradisional ini menambahkan kerumitan mekanikal, kelemahan dan berat. Sebaliknya, penyelesai VR menggunakan keluli pepejal, rotor pasif sepenuhnya yang membawa belitan sifar. Mereka menjana maklum balas kedudukan dengan bergantung semata-mata pada rintangan magnet yang berbeza-beza, atau keengganan, kerana pemutar lobed berputar dalam medan stator pegun.
S: Bagaimanakah penyelesai VR berbilang kutub meningkatkan ketepatan?
J: Reka bentuk berbilang kutub dengan bijak mencipta berbilang kitaran elektrik semasa satu revolusi mekanikal fizikal. Seni bina ini menggandakan resolusi penjejakan garis dasar sensor dengan berkesan. Lebih penting lagi, ia secara mekanikal meratakan kesipian dinamik, toleransi pemesinan, dan ketidaksempurnaan pembuatan kecil di semua tiang elektrik secara serentak. Purata ini mengurangkan ralat kedudukan sudut keseluruhan dengan ketara, memberikan perubahan motor yang lebih lancar dengan ketara.
S: Apakah julat ketepatan tipikal penderia kedudukan VR?
J: Ketepatan biasa biasanya berkisar antara ±10 hingga ±30 minit arka. Angka khusus ini banyak bergantung pada kiraan kutub dalaman, saiz sensor keseluruhan dan ketepatan pembuatan mekanikal. Walaupun ketepatan ini lebih rendah daripada pengekod optik mewah, ia kekal sangat stabil merentasi variasi suhu ekstrem dan profil getaran sengit di mana penderia optik akan gagal serta-merta.
S: Bolehkah penyelesai VR memberikan data kedudukan mutlak?
J: Ya, tetapi ia sangat bergantung pada reka bentuk tertentu. Unit kutub tunggal menyediakan kedudukan mekanikal mutlak sebenar sebaik sahaja dimulakan. Unit berbilang kutub standard menyediakan kedudukan elektrik mutlak sahaja. Data elektrik ini cukup sempurna untuk pertukaran motor berterusan standard. Walau bagaimanapun, jika sistem kawalan anda benar-benar memerlukan kedudukan mekanikal pada permulaan, anda perlu melaksanakan rutin bangun dan goncang.
