Moderne Fahrmotoren und Hochgeschwindigkeits-Industrieantriebe stehen heute vor einer einzigartigen und anspruchsvollen technischen Herausforderung. Sie erfordern eine Rotorpositionsrückmeldung, die in der Lage ist, extreme thermische, vibrationsbedingte und chemische Umgebungen ohne Leistungseinbußen zu überstehen. Herkömmliche optische Encoder versagen oft schnell, wenn sie starken Stößen, eindringendem Öl oder Staub ausgesetzt werden. Darüber hinaus bringen herkömmliche Resolver mit gewickeltem Rotor mechanische Schwachstellen durch fragile Rotationstransformatoren und interne Bürsten mit sich. A Beim Resolver mit variabler Reluktanz entfallen diese Rotorwicklungen vollständig. Diese spezielle Technologie basiert auf einem soliden, passiven Rotordesign und bietet eine äußerst robuste Alternative für anspruchsvolle Motorsteuerungs-Ökosysteme. Dieser Leitfaden bietet einen klaren Rahmen für die Bewertung, Spezifikation und Integration dieser Sensoren in Ihr nächstes Projekt. Wir werden uns stark auf Kompromisse beim magnetischen Design, Fehlertoleranzstrategien und Lieferantenauswahlkriterien konzentrieren. Sie erfahren genau, wie Sie Genauigkeit und Haltbarkeit effektiv in Einklang bringen.
Wichtige Erkenntnisse
Anwendungseignung: VR-Resolver eignen sich optimal für Hochgeschwindigkeitsanwendungen in rauen Umgebungen (wie EV/HEV-Antriebsstränge), bei denen die Haltbarkeit die Genauigkeit optischer Encoder im Subbogensekundenbereich übertrifft.
Design-Topologien: Die Wahl zwischen einpoligen und mehrpoligen VR-Resolver-Designs wirkt sich direkt auf die Mittelung elektrischer Fehler und das Signal-Rausch-Verhältnis aus.
Risikominderung: Eine erfolgreiche Implementierung erfordert eine gründliche Modellierung der Luftspaltexzentrizität und Fehlerzustandsanalyse vor der endgültigen Festlegung der Statorblechgeometrie.
Wann sollte ein Reluktanz-Resolver spezifiziert werden?
Ingenieurteams müssen bei der Auswahl von Feedback-Geräten häufig Standardbetriebsgrenzen vergleichen. Optische Encoder bieten eine hervorragende Positionsauflösung, verschlechtern sich jedoch bei starker Erschütterung oder dem Eindringen von Partikeln schnell. Standard-Wundresolver bewältigen raue Umgebungen besser, fügen der Motorbaugruppe jedoch unnötig viel Volumen hinzu. Darüber hinaus führen sie über ihre internen Drehtransformatoren und komplexen Wicklungsstrukturen zu erheblichen Fehlerquellen.

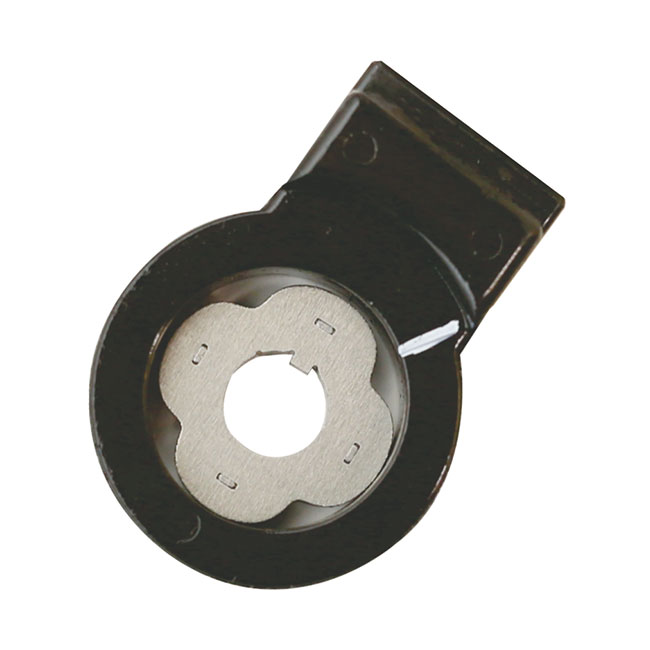

Der Hauptvorteil der VR-Technologie liegt in ihrer eleganten passiven Rotorarchitektur. Der Stator beherbergt sowohl die primären Erregerwicklungen als auch die sekundären Signalwicklungen. Der Rotor selbst enthält keinen Kupferdraht. Stattdessen beruht es ausschließlich auf einer spezifischen magnetischen Ausprägung, um das Magnetfeld während der Drehung zu modulieren. Diese bewusste Vereinfachung führt zu einer enormen mechanischen Widerstandsfähigkeit gegenüber Vibrationen und Fliehkräften.
Sie sollten diese Technologie spezifizieren, wenn Ihr Projekt die folgenden idealen Erfolgskriterien erfüllt:
Extreme Temperaturtoleranz: Ihre Anwendung erfordert einen kontinuierlichen Dauerbetrieb in rauen Umgebungen mit Temperaturen von 155 °C bis 200 °C, in denen optische Sensoren schmelzen oder sich verformen.
Strukturelle Haltbarkeit bei hoher Geschwindigkeit: Ihr Motor läuft mit außergewöhnlich hohen Drehzahlen. Herkömmliche gewickelte Rotoren laufen unter derart starken Zentrifugalkräften Gefahr, dass sie stark mechanisch zerfallen.
Strenge Volumenbeschränkungen: Ihre mechanische Baugruppe erfordert einen flachen „Pancake“-Formfaktor, um die Gesamtlänge des Antriebsstrangs zu minimieren.
Bewertung von Wicklungskonfigurationen und Multipol-VR-Resolver-Designs
Die Wahl der richtigen Statorwicklungstopologie hat direkten Einfluss auf die Fertigungskomplexität und die Signalreinheit. Ingenieure wählen typischerweise zwischen überlappenden und nicht überlappenden Wicklungskonfigurationen. Nicht überlappende oder konzentrierte Wicklungen verkürzen die Herstellungszeit erheblich und minimieren das Gesamtkupfervolumen. Sie bringen jedoch einen deutlichen technischen Kompromiss mit sich. Konzentrierte Wicklungen neigen dazu, höhere räumliche Harmonische zu erzeugen. Sie müssen in Ihrem magnetischen Design eine fortschrittliche harmonische Filterung einsetzen, um eine saubere Signalausgabe sicherzustellen.
Als nächstes müssen Sie die passende Polkonfiguration für Ihr System auswählen. Eine einpolige Einheit sorgt für eine absolute mechanische Position über eine volle 360-Grad-Drehung. Wir empfehlen diesen speziellen Ansatz für einfachere industrielle Steuerungssysteme, die beim Start sofortige grundlegende absolute Positionsdaten erfordern.
Umgekehrt, a Der mehrpolige VR-Resolver (häufig auch als Mehrgeschwindigkeits-Resolver bezeichnet) richtet seine internen elektrischen Pole direkt auf die Polpaare des Motors aus. Diese Konfiguration gleicht mechanische Fehler über mehrere Pole gleichzeitig aus. Kleinere Bearbeitungstoleranzen und leichte dynamische Exzentrizitäten wirken sich deutlich weniger aus. Das Ergebnis ist eine deutlich verbesserte Positionsgenauigkeit. Diese zuverlässige Präzision sorgt für eine reibungslose, wellenfreie Drehmomentübertragung in anspruchsvollen EV-Traktionsmotoren.
Tabelle 1: Vergleich der VR-Resolver-Polkonfigurationen
| mit |
einpoligem Design |
und mehrpoligem Design |
| Absolute Positionsfähigkeit |
Vollständiger mechanischer 360°-Zyklus |
Nur einzelner elektrischer Zyklus |
| Grundgenauigkeit |
Standard |
Hoch (aufgrund der mechanischen Fehlermittelung) |
| Idealer Anwendungsfall |
Allgemeine automatisierte Industriesteuerung |
Hochleistungs-EV/HEV-Traktionsmotoren |
| Signal-Rausch-Verhältnis |
Mäßig |
Exzellent |
Wichtige Designpunkte: Genauigkeit, Reluktanz und Platz ausbalancieren
Eine erfolgreiche mechanische Integration hängt von einer präzisen magnetischen Modellierung ab. Das Rotorprofil und das daraus resultierende herausragende Design sind für den Systemerfolg von größter Bedeutung. Die spezifische geometrische Form der Rotorflügel definiert die sinusförmige Permeanzschwankung über den Luftspalt. Wenn sich die Keulengeometrie als nicht optimal erweist, fehlt dem resultierenden Ausgangssignal die erforderliche Sinusreinheit, was Ihren Regelkreis durcheinander bringt.
Die Kontrolle harmonischer Verzerrungen bildet eine weitere wichtige Designsäule. Offene Nutöffnungen im Statorblechpaket verursachen leicht unerwünschte räumliche Oberwellen. Ingenieure müssen dieses Risiko frühzeitig in der Prototyping-Phase sorgfältig bewerten. Um dies zu bewältigen, verlassen wir uns stark auf eine gründliche Finite-Elemente-Analyse (FEA). Mit FEA können Sie Schlitz- und Polkombinationen virtuell optimieren. Es minimiert harmonische Störungen, lange bevor teure Stahlwerkzeuge geschnitten werden.
Luftspalttoleranzen erfordern äußerst strenge Beachtung. Wir müssen hier eine transparente Annahme machen. Diese Passivrotorgeräte reagieren überempfindlich auf Luftspaltschwankungen. Während des Entwurfs müssen Sie strenge mechanische Fertigungsschwellenwerte definieren. Enge Toleranzen verhindern unerwünschte Reluktanzschwankungen und die daraus resultierende Signalverschlechterung über die Produktlebensdauer.
Best Practices für mechanische Toleranzen:
Legen Sie strenge Grenzwerte für den Lagerschlag fest, um die dynamische Exzentrizität bei Hochgeschwindigkeitsrotation zu minimieren.
Bearbeiten Sie Statorgehäuse und Rotorwellen nach exakten Konzentrizitätsstandards, um einen gleichmäßigen Spalt zu gewährleisten.
Führen Sie eine umfassende Modellierung der Wärmeausdehnung durch, um sicherzustellen, dass der Luftspalt bei 200 °C vollkommen stabil bleibt.
Implementierungsrisiken: Umgang mit Fehlerbedingungen und Signalfehlern
Empirische technische Daten verdeutlichen mehrere häufige Fehlerarten unter realistischen Fehlerbedingungen. Diesen betrieblichen Risiken müssen Sie proaktiv begegnen. Bei schlecht montierten Sensorbaugruppen kommt es häufig zu statischer und dynamischer Exzentrizität. Eine außermittige Montage beeinträchtigt die Amplitudenmodulation der erzeugten Sinus- und Cosinussignale erheblich. Dieses physikalische Ungleichgewicht führt direkt zu inakzeptablen Winkelpositionsfehlern.
Auch wicklungsinterne Kurzschlüsse stellen ein massives Anlagenrisiko dar. Kurzschlüsse zwischen den Windungen wirken sich drastisch auf das primäre Erregerfeld aus. Sie verzerren die magnetischen Flusswege und machen die endgültige Winkelberechnung völlig zunichte. Eine gründliche Isolationsprüfung trägt dazu bei, diese Gefahr zu mindern.
Einschränkungen bei der Signalverarbeitung erschweren die erfolgreiche Implementierung zusätzlich. Der rohe Analogausgang erfordert einen hochwertigen Resolver-to-Digital-Converter (RDC)-Chip. Während der ersten Prototyping-Phase müssen Sie einen gründlichen Kalibrierungsprozess durchführen. Diese wichtige Kalibrierung gleicht inhärente Phasenverschiebungen und statische Amplitudenungleichgewichte zwischen den Sinus- und Cosinuskanälen aus.
Für moderne Automobilanwendungen bleibt die strikte Einhaltung der ISO 26262 ASIL-Standards zwingend erforderlich. Ein äußerst zuverlässiges Die Einrichtung des VR-Positionssensors muss eine integrierte integrierte Diagnose umfassen. Der ausgewählte RDC muss den Verlust des Sensorsignals sofort erkennen, um ohne Verzögerung Protokolle zur sicheren Motorabschaltung auszulösen.
Häufige Fehler, die es zu vermeiden gilt:
Überspringen Sie die detaillierte RDC-Kalibrierung auf Laborebene, bevor Sie mit der vollständigen Leistungsprüfung fortfahren.
Unter Berücksichtigung der unterschiedlichen Wärmeausdehnungsraten zwischen dem Stahlrotorkern und der Motorwelle aus Legierung.
Wenn empfindliche Signalkabel nicht sicher von Hochspannungs-PWM-Motorleitungen entfernt verlegt werden, kommt es zu elektromagnetischen Störungen.
Lieferantenbewertung: Auswahl Ihres VR-Positionssensor-Partners
Die Auswahl des richtigen Fertigungspartners bestimmt maßgeblich den endgültigen Erfolg Ihres Motorprojekts. Ein hochqualifizierter Lieferant muss umfassende Prototyping- und umfassende Simulationsmöglichkeiten bieten. Standardmäßige generische Datenblätter sind für komplexe HEV/EV-Anwendungen völlig unzureichend. Sie sollten aktiv nach umfassenden 3D-Magnetsimulationsdaten suchen. Fordern Sie konkrete FEA-Validierungsberichte, die sich explizit mit Strategien zur Minderung räumlicher harmonischer Verzerrungen befassen.
Bewerten Sie als Nächstes sorgfältig ihre technische Flexibilität hinsichtlich der Anpassung im Vergleich zu Standardkomponenten. Die meisten modernen Fahrmotoren erfordern maßgeschneiderte mechanische Abmessungen. Der von Ihnen gewählte Lieferant muss in der Lage sein, interne Statorblechpakete zu modifizieren. Sie müssen die Geometrie der Rotorkeulen nahtlos an Ihre spezifischen Wellenabmessungen und genauen Polzahlen anpassen.
Bewerten Sie abschließend den Qualitätskontrollrahmen und die Compliance-Reife sorgfältig. Für die Automobil- und Luft- und Raumfahrtbranche sind robuste Fertigungsprozesse einfach nicht verhandelbar. Achten Sie in ihrem gesamten Portfolio auf die bewährte PPAP-Reife (Production Part Approval Process). Stellen Sie detaillierte Fragen zu den Möglichkeiten der automatisierten Wicklungsprüfung. Überprüfen Sie ihre End-of-Line-Testprotokolle für elektrische Fehler, um eine konsistente, einwandfreie Chargenzuverlässigkeit zu gewährleisten.
Abschluss
Der Resolver mit variabler Reluktanz bleibt die endgültige Feedback-Wahl für hochzuverlässige Motorsteuerungsanwendungen bei hohen Temperaturen. Dieser Erfolg bleibt bestehen, vorausgesetzt, dass Ihr Ingenieurteam die wichtigen Luftspalttoleranzen und die Optimierung der Oberschwingungen strikt verwaltet. Durch den Verzicht auf den empfindlichen Drehtransformator erhalten Sie ein äußerst belastbares Rückkopplungsgerät, das den härtesten Antriebsumgebungen, die man sich vorstellen kann, standhält.
Um Ihre Integration effektiv voranzutreiben, sollten Sie die folgenden handlungsorientierten nächsten Schritte in Betracht ziehen:
Fordern Sie grundlegende 3D-CAD-Modelle und umfassende FEA-Berichte von Ihren ausgewählten Komponentenlieferanten an.
Besorgen Sie sich frühzeitig spezielle Evaluierungskits, um sofort mit der RDC-Pairing- und Basissignalcharakterisierung zu beginnen.
Führen Sie strenge Prüfstandstests durch, um Amplitudenungleichgewichte unter simulierten dynamischen Exzentrizitätsbedingungen zu validieren.
Finalisieren Sie Ihre präzise mechanische Montagestrategie, um eine strikte Konzentrizität zwischen Rotor und Stator zu gewährleisten.
FAQ
F: Was ist der Hauptunterschied zwischen einem Resolver mit variabler Reluktanz und einem herkömmlichen Resolver?
A: Herkömmliche Resolver basieren auf einem empfindlichen Drehtransformator, um die erforderliche Spannung in die sich bewegenden Rotorwicklungen zu induzieren. Dieser traditionelle Ansatz erhöht die mechanische Komplexität, Anfälligkeit und das Gewicht. Im krassen Gegensatz dazu verwenden VR-Resolver einen vollständig passiven Rotor aus massivem Stahl, der keine Wicklungen trägt. Sie erzeugen eine Positionsrückmeldung, indem sie ausschließlich auf dem variierenden magnetischen Widerstand oder der Reluktanz beruhen, wenn sich der gelappte Rotor im stationären Statorfeld dreht.
F: Wie verbessert ein Multipol-VR-Resolver die Genauigkeit?
A: Ein Multipol-Design erzeugt geschickt mehrere elektrische Zyklen während einer einzigen physikalisch-mechanischen Umdrehung. Diese Architektur vervielfacht effektiv die Basisverfolgungsauflösung des Sensors. Noch wichtiger ist, dass dynamische Exzentrizitäten, Bearbeitungstoleranzen und kleinere Herstellungsfehler an allen Strompolen gleichzeitig mechanisch ausgeglichen werden. Diese Mittelung reduziert die gesamten Winkelpositionsfehler erheblich und sorgt für eine spürbar sanftere Motorkommutierung.
F: Was ist der typische Genauigkeitsbereich eines VR-Positionssensors?
A: Die typische Genauigkeit liegt im Allgemeinen zwischen ±10 und ±30 Bogenminuten. Dieser spezifische Wert hängt stark von der Anzahl der internen Pole, der Gesamtgröße des Sensors und der mechanischen Fertigungsgenauigkeit ab. Obwohl diese Genauigkeit geringer ist als die von optischen High-End-Encodern, bleibt sie bei extremen Temperaturschwankungen und intensiven Vibrationsprofilen, bei denen optische Sensoren sofort ausfallen würden, außergewöhnlich stabil.
F: Kann ein VR-Resolver absolute Positionsdaten liefern?
A: Ja, aber es hängt stark vom konkreten Design ab. Eine einpolige Einheit sorgt sofort beim Start für eine echte absolute mechanische Position. Eine Standard-Multipoleinheit liefert nur die absolute elektrische Position. Diese elektrischen Daten reichen für eine standardmäßige kontinuierliche Motorkommutierung vollkommen aus. Wenn Ihr Steuerungssystem jedoch beim Start unbedingt eine mechanische Position benötigt, müssen Sie eine Wake-and-Shake-Routine implementieren.
