Missionskritiske bevægelseskontrolsystemer skubber konstant hardware til dets absolutte fysiske grænser. I sektorer som rumfart, tung produktion og bilteknik svigter standard optiske eller magnetiske indkodere ofte. Ekstreme temperatursvingninger, alvorlige mekaniske stød og ubarmhjertige vibrationer ødelægger hurtigt sarte sensorkomponenter. Du har brug for en hårdere løsning.
Indtast resolveren. Dette robuste, analoge alternativ er helt afhængig af gennemprøvede roterende transformatorprincipper. Den trives i sagens natur i brutale miljøer, hvor konventionelle digitale sensorer simpelthen går til grunde. Resolvere giver kontinuerlige absolutte positionsdata uden skrøbelige glasdiske eller følsom indbygget mikroelektronik.
Denne artikel giver en klar, ingeniørfokuseret opdeling af moderne resolvertopologier og mekaniske formfaktorer. Vi vil udforske interne elektriske arkitekturer og mekaniske integrationsvirkeligheder. Du vil lære, hvordan du evaluerer disse robuste enheder grundigt. I sidste ende hjælper denne vejledning systemintegratorer med at specificere den nøjagtige komponent, der matcher deres unikke miljø- og nøjagtighedsbegrænsninger.
Nøgle takeaways
En børsteløs resolver er industristandarden til at minimere vedligeholdelse ved at eliminere mekaniske slidpunkter mellem rotoren og statoren.
Variable Reluctance Resolvere tilbyder et ekstremt robust, passivt rotordesign, der er ideelt til højhastigheds- og pladsbegrænsede applikationer.
Dual Speed Resolvere giver den forbedrede absolutte nøjagtighed, der kræves til præcise CNC- og rumfartsmålingssystemer.
Valget mellem en Housed Resolver og en rammeløs enhed dikterer din mekaniske integrationsarbejdsgang, hvilket påvirker både monteringstid og miljømæssig tætning.
Baseline-kriterier: Hvornår skal en resolver evalueres over en koder
Ingeniører bruger ofte optiske indkodere til standard bevægelseskontrol. Men krævende miljøer afslører hurtigt begrænsningerne ved optisk teknologi. Du skal evaluere en resolver, når driftsforholdene overstiger standard industrielle tærskler.
Miljøtolerance
Resolvere modstår i sagens natur ekstreme temperaturvariationer. De fleste standardenheder fungerer fejlfrit fra -55°C op til +200°C. Optiske indkodere fejler typisk ved disse ekstremer, da deres interne LED-komponenter nedbrydes. Derudover ignorerer resolvere kraftig partikelforurening. Optiske sensorer til olie, snavs og kondens. Resolvere bruger magnetisk kobling, så ikke-magnetiske forurenende stoffer forstyrrer aldrig deres signaludgang.
Vibrations- og stødmodstand
Mean Time Between Failures (MTBF)-beregninger favoriserer resolvere i høje vibrationsindstillinger. Optiske indkodere er afhængige af skrøbelige glas- eller plastikskiver. Kraftige stød knuser disse diske øjeblikkeligt. Resolvere består udelukkende af kobberviklinger og laminerede stålkerner. De mangler elektronik ombord. Dette rene elektromekaniske design forbedrer drastisk pålideligheden i stansepresser, mineudstyr og jetmotorer.
Signalpålidelighed
Resolvere genererer absolut analoge kontinuerlige signaler. Du modtager en ren sinus- og cosinusspændingsudgang. Denne analoge karakter forhindrer positionstab under pludselige strømcyklusser. Når du genopretter strømmen, rapporterer resolveren straks den korrekte absolutte position. Du behøver aldrig en målsøgningssekvens for at genetablere motorakslens placering.

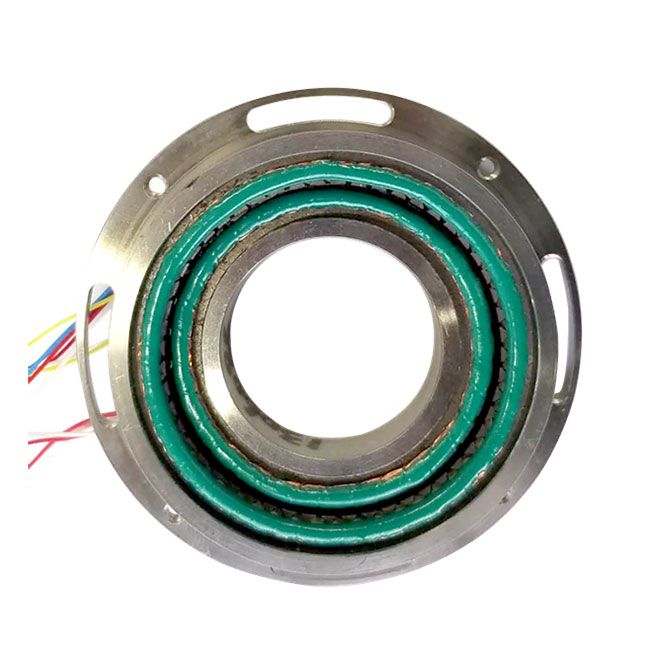

Kerne elektriske arkitekturer
Valg af den rigtige interne mekanisme dikterer ydeevnegrænsen for din applikation. Producenter designer forskellige elektriske arkitekturer for at løse specifikke motion control-udfordringer. Vi klassificerer dem i tre primære kategorier.
Børsteløs resolver
Tidlige resolverdesigns brugte slæberinge og børster til at transmittere elektriske signaler. Disse fysiske kontaktpunkter skabte friktion og blev til sidst slidt op. Det moderne Brushless Resolver løser dette problem fuldstændigt.
Mekanisme: Dette design bruger en dedikeret roterende transformer. Den sender det højfrekvente excitationssignal til den roterende rotor magnetisk. Det kræver ingen fysisk kontakt. Rotoren inducerer derefter de tilsvarende sinus- og cosinussignaler tilbage i statorviklingerne.
Primær fordel: Det eliminerer friktion og kontaktslid. Denne drastiske reduktion i mekanisk nedbrydning øger driftslevetiden eksponentielt. Du opnår enestående pålidelighed i kontinuerlige applikationer, hvor nedetid er uacceptabel.
Typisk anvendelse: Ingeniører specificerer i høj grad børsteløse modeller til standard industrielle servomotorer. Du kan også finde dem, der kører elektriske køretøjer (EV) traktionsmotorer og driver kraftige robotforbindelser.
Variable Reluctance Resolver
Når applikationer kræver utrolig høje hastigheder eller ekstremt kompakte fodspor, bliver standard børsteløse designs for omfangsrige. De Variable Reluctance Resolver giver et elegant, forenklet alternativ.
Mekanisme: Denne arkitektur har en fuldstændig passiv tandet rotor. Rotoren indeholder absolut ingen kobberviklinger. I stedet placerer producenterne både de primære excitationsviklinger og de sekundære sinus/cosinusviklinger helt på statoren. Når den specielt formede metalliske rotor roterer, varierer dens fligede tænder den magnetiske modvilje mellem viklingerne.
Primær fordel: Det giver en betydeligt tyndere profil. Manglen på rotorviklinger forenkler fremstillingen drastisk og afbalancerer akslen perfekt. Dette gør det muligt for resolveren at arbejde ved usædvanligt høje omdrejninger. Mange modeller overstiger 100.000 RPM uden at risikere strukturel forringelse eller rotorudvidelse.
Typisk anvendelse: De dominerer spindeloperationer med høj hastighed i CNC-bearbejdning. De passer også perfekt ind i kompakte hybrid-elektriske drivlinjer, hvor den aksiale plads forbliver begrænset.
Dual Speed Resolver (Multi-Speed)
Standard resolvere giver absolut position inden for en mekanisk omdrejning, men deres vinkelnøjagtighed matcher sjældent avancerede optiske indkodere. De Dual Speed Resolver bygger bro over dette præcisionsgab.
Mekanisme: Denne komplekse enhed inkorporerer to forskellige sæt viklinger i en enkelt samling. Den indeholder et sæt med 1 hastighed til sporing af absolut position. Den indeholder også et sæt med flere hastigheder (ofte 16, 32 eller 64 poler) til generering af inkrementelle data i høj opløsning. Systemet kombinerer begge udgange elektrisk.
Primær fordel: Det reducerer vinkelfejl dramatisk. Elektrisk gearing med flere hastigheder udligner i gennemsnit minimale mekaniske fremstillingsfejl. Den tilbyder nøjagtighedsniveauer, der konkurrerer med præcisionsindkodere, samtidig med at den bevarer den absolutte resolver-holdbarhed.
Typisk brugstilfælde: Du ser disse indsat i militære radarsokler. Aerospace kardansystemer og meget præcise værktøjsmaskiner er stærkt afhængige af dobbelthastighedsarkitekturer til buesekundsmålretning.
Mekaniske formfaktorer: Integrationsvirkeligheder
Elektrisk arkitektur dikterer signalets ydeevne. Mekanisk formfaktor dikterer din integrationsarbejdsgang. Du skal matche det fysiske design til dine produktionsevner og miljømæssige tætningsbehov.
Huset Resolver
EN Housed Resolver ligner meget en traditionel industriel encoder udefra. Det prioriterer nem installation frem for størrelse.
Design: Producenten leverer den fuldstændigt indelukket i en robust metalskal. Den inkluderer sine egne indvendige lejer og en dedikeret roterende aksel.
Evalueringskriterier: Denne stil er ideel til eftermontering eller drop-in udskiftninger. Hvis dit miljø kræver specifikke eksterne IP-klassificeringer (som IP67 til nedvaskning), har du brug for en indbygget enhed. Indkapslingen beskytter de indvendige viklinger direkte.
Afvejning: Indkapslingen tilføjer betydelig bulk og vægt. Desuden skal du omhyggeligt justere resolverakslen til motorakslen. Ingeniører bruger typisk fleksible koblinger for at forhindre tunge radiale eller aksiale belastninger i at ødelægge de interne resolverlejer.
Rammeløs resolver
Moderne OEM-motordesign prioriterer vægtreduktion og kompakte dimensioner. Rammeløse designs opfylder netop dette behov ved at fjerne overflødig hardware.
Design: Producenten leverer resolveren som to helt separate komponenter. Du modtager en bar rotorring og en bar statorring. Du integrerer dem direkte inde i værtsmotorens hovedenhed.
Evalueringskriterier: Denne tilgang eliminerer redundante lejer, udvendige huse og fleksible koblinger. Det sparer kritisk vægt og reducerer den samlede aksiale længde af motorenheden. Det er strengt foretrukket til indlejrede systemer.
Afvejning: Installationsbyrden flyttes helt til integratoren. Du skal opretholde strenge fremstillingstolerancer. Præcis rotor-til-stator koncentricitet er obligatorisk. Hvis du monterer rotoren off-center, vil du indføre alvorlig harmonisk forvrængning i positionssignalet.
Engineering Beslutningsramme: Matchende type til applikation
Specificering af en resolver kræver afbalancering af mekaniske begrænsninger i forhold til elektriske ydeevnemål. Følg denne strukturerede ramme for hurtigt at indsnævre dine muligheder.
Vi skitserer de primære evalueringstrin nedenfor:
Footprint vs. monteringskapacitet: Vælg en rammeløs resolver, hvis du har brug for OEM vægtbesparelser og har robuste interne monteringsprocesser. Vælg en indbygget enhed, hvis du mangler renrumssamlingskapacitet eller præcist koncentricitetsværktøj. Indbyggede enheder tillader mindre monteringsfejl.
RPM-krav: Beregn din maksimale motorhastighed. Standard til arkitekturer med variabel reluktans for hastigheder, der overstiger standardgrænser for mekaniske lejer. Børsteløse modeller fungerer godt til standardhastigheder, men VR-modeller håndterer ekstreme centrifugalkræfter ubesværet.
Nøjagtighed vs. hardwarebudget: Angiv en standard 1-speed børsteløs resolver til generel motorkommutering. Det giver tilstrækkelig præcision til de fleste applikationer. Eskalér kun til en Dual Speed-enhed, når systemfejlbudgetter strengt taget kræver bue-sekund-præcision. Dual-speed modeller kræver mere komplekse controllere.
Signalkonvertering: Bekræft kompatibilitet med dit drevs Resolver-to-Digital Converter (RDC). Du skal matche resolverens specifikke excitationsfrekvens og transformationsforhold til RDC-hardwarespecifikationerne.
Diagrammet nedenfor opsummerer, hvordan disse topologier holder sig op imod almindelige tekniske metrikker.
| Resolver Topologi |
Hastighedsgrænse (RPM) |
Iboende nøjagtighed |
Integration Kompleksitet |
Primær styrke |
| Standard børsteløs |
Middel til Høj |
Standard (~10-20 bue-min.) |
Moderat |
Fremragende levetid, nul friktion |
| Variabel modvilje |
Ekstremt høj |
Standard |
Lav (passiv rotor) |
Ultrahøj RPM holdbarhed |
| Dobbelt hastighed |
Medium |
Enestående (<1 buemin.) |
Høj (kompleks RDC) |
Præcision på kodeniveau |
Implementeringsrisici og implementeringsovervejelser
Selv den mest robuste resolver vil ikke levere nøjagtig positionering, hvis du installerer den forkert. Ingeniører undervurderer ofte de analoge nuancer af resolversignaler. Du skal proaktivt styre elektromagnetisk interferens og fysiske monteringstolerancer.
Phase Shift og Excitation Tuning
Resolvere er afhængige af et højfrekvent AC excitationssignal. Den fysiske kabellængde og iboende impedans forårsager en faseforskydning mellem dette indkommende excitationssignal og de returnerende sinus/cosinusudgange. Hvis dette skift bliver for stort, formår RDC ikke at afkode positionen nøjagtigt. Du skal forholde dig til denne realitet under idriftsættelsen. Mål altid faseforskydningen med et oscilloskop. Kræv omhyggelig tuning ved RDC-drevgrænsefladen for at kompensere for lange kabeltræk.
EMI/RFI-sårbarheder
Resolvere udsender analoge lavspændingssignaler. De genererer normalt mellem 2V og 7V RMS. Disse lavniveausignaler bevæger sig i nærheden af motorkabler med høj effekt, der bærer hundredvis af ampere med hurtigt skiftende PWM-strøm. Denne nærhed skaber massive risici for elektromagnetisk interferens (EMI). Vi understreger den absolutte nødvendighed af korrekt afskærmet, parsnoet kabling. Du skal afskærme excitationsparret separat fra sinus/cosinus-parrene. Jord altid skærmen ordentligt ved drevenden for at beskytte signalintegriteten.
Monteringstolerancer
Rammeløse enheder udgør tydelige fysiske installationsrisici. Luftspalten mellem rotoren og statoren dikterer i høj grad signalkvaliteten. Vi fremhæver risikoen for signalforringelse, hvis luftgabstolerancer ikke overholdes nøje. En excentrisk rotor introducerer amplitudevariationer i sinus- og cosinussignalerne. Dette udmønter sig direkte i cykliske positionsfejl. Du skal bruge højpræcisionsmonteringsjigs. Kontroller altid akseludløbet, før statoren fastgøres permanent.
Konklusion
Resolvere forbliver det ubestridte valg til ekstreme omgivelsers bevægelseskontrol. Ved at stole på robust elektromagnetisk induktion frem for skrøbelig optik sikrer de, at dit maskineri bliver ved med at køre gennem ekstrem varme, stød og vibrationer.
Vi har fastslået, at standard børsteløse designs håndterer rutinemæssige industrielle opgaver, mens modeller med variabel modvilje overvinder højhastighedsapplikationer. For absolut målretningspræcision konkurrerer dual-speed varianter med sarte digitale indkodere. Husk altid, at den rigtige resolver balancerer iboende robusthed med de specifikke mekaniske integrationsmuligheder hos dit ingeniørteam.
Gennemgå din ansøgning grundigt i dag. Kortlæg dine nøjagtige temperaturområder, maksimale vibrationsniveauer og maksimale RPM-begrænsninger. Til sidst, rådfør dig direkte med din producents applikationsingeniører for at låse de optimale transformationsforhold og mekaniske formfaktorer til din næste konstruktion.
FAQ
Sp: Kan en børsteløs resolver bruges som en absolut encoder?
A: Ja. Single-speed resolvere giver ægte absolut positionsfeedback inden for en fuld mekanisk omdrejning. Fordi de udsender unikke analoge sinus- og cosinusspændingsforhold for hver vinkel, mister de aldrig deres nøjagtige position ved strømtab. I denne henseende fungerer de identisk med single-turn absolut encodere.
Q: Hvad er forskellen mellem en synchro og en resolver?
A: Den primære forskel ligger i deres output-viklingsstruktur. En synchro anvender en 3-faset statorudgang, der genererer signaler adskilt af 120 grader. En resolver bruger en 2-faset statorudgang, der genererer rene sinus- og cosinussignaler adskilt af nøjagtigt 90 grader. Moderne digitale controllere foretrækker generelt 2-fasede resolversignaler.
Sp.: Hvordan adskiller en variabel reluktansresolver sig fra en traditionel børsteløs resolver?
A: En traditionel børsteløs enhed bruger en roterende transformer til at sende excitationssignaler ind i aktive rotorviklinger. En variabel reluktansenhed eliminerer fuldstændigt rotorviklinger. Den er afhængig af en passiv, specielt formet metalrotor. Den sporer position ved at måle, hvordan de roterende rotortænder ændrer den magnetiske flux mellem faste statorviklinger.
