Hlavní parametry

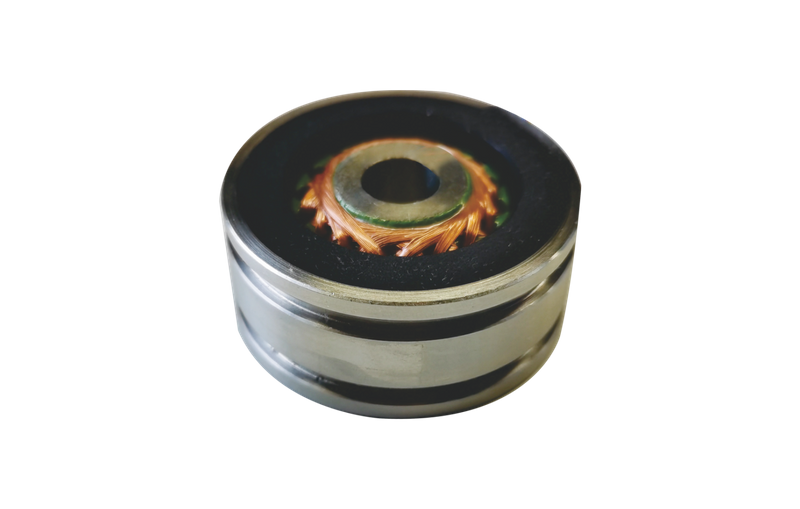

| Model |
J36XFW575B |
| Pólové páry |
1 |
| Vstupní napětí |
AC 7 Vrms |
| Vstupní frekvence |
5000 Hz |
| Transformační poměr |
0,5 ±10 % |
| Přesnost |
±10' max |
| Fázový posun |
8° ± 3° |
| Vstupní impedance |
(95 ±15) Ω |
| Výstupní impedance |
(230 ±35) Ω |
| Dielektrická pevnost |
AC 500 Vrms 1min |
| Izolační odpor |
250 MΩ min |
| Maximální rychlost otáčení |
20 000 ot./min |
| Rozsah provozních teplot |
-55 ℃ až +155 ℃ |
Aplikační scénáře
Detekce úhlu a rychlosti motoru: Resolvery se používají k detekci úhlu a rychlosti motoru.
Přizpůsobivost: Jsou vhodné do prostředí s vysokou teplotou a mají silnou odolnost vůči vibracím.
Technické principy
Resolver je typ elektromagnetického snímače, konkrétně rotačního transformátoru, používaný především pro měření úhlové polohy a úhlové rychlosti motoru.
Skládá se ze stacionárního statoru a rotoru uloženého na hřídeli.
Princip činnosti resolveru je podobný jako u běžného transformátoru, přičemž stator a rotor fungují jako primární a sekundární vinutí.
Vinutí statoru přijímá externí budicí napětí a vinutí rotoru generuje indukovanou elektromotorickou sílu (EMF) prostřednictvím elektromagnetické vazby.
Po demodulaci a dalším zpracování lze indukované EMF ve vinutí rotoru použít k určení úhlu rotoru, čímž se získají data, jako je úhlová poloha cílové struktury a úhlová rychlost.
Provoz se sinusovým buzením
Když je vinutí statoru resolveru napájeno budicím napětím o určité frekvenci, vinutí rotujícího rotoru vydává amplitudově modulované signály, které jsou úměrné funkcím kosinus a sinus úhlu hřídele rotoru.
