Parametri principali

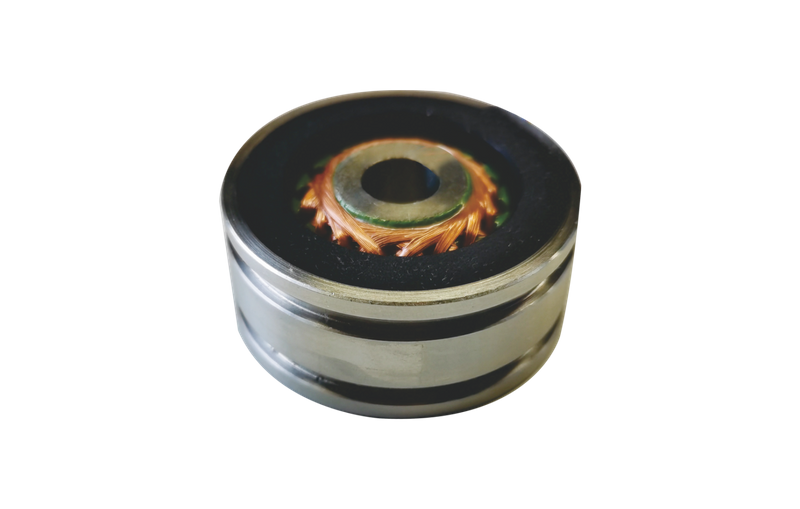

| Modello |
J36XFW575B |
| Coppie di poli |
1 |
| Tensione in ingresso |
CA 7 Veff |
| Frequenza di ingresso |
5000 Hz |
| Rapporto di trasformazione |
0,5±10% |
| Precisione |
±10'massimo |
| Spostamento di fase |
8°±3° |
| Impedenza di ingresso |
(95 ±15)Ω |
| Impedenza di uscita |
(230 ±35)Ω |
| Rigidità dielettrica |
CA 500 Vrm 1 min |
| Resistenza di isolamento |
250 MΩ min |
| Velocità di rotazione massima |
20000 giri al minuto |
| Intervallo di temperatura operativa |
Da -55℃ a +155℃ |
Scenari applicativi
Rilevamento dell'angolo e della velocità del motore: i risolutori vengono utilizzati per rilevare l'angolo e la velocità di un motore.
Adattabilità: sono adatti ad ambienti ad alta temperatura e hanno una forte resistenza alle vibrazioni.
Principi tecnici
Un risolutore è un tipo di sensore elettromagnetico, in particolare un trasformatore rotante, utilizzato principalmente per misurare la posizione angolare e la velocità angolare di un motore.
È costituito da uno statore stazionario e un rotore montato su un albero.
Il principio di funzionamento di un risolutore è simile a quello di un trasformatore convenzionale, con lo statore e il rotore che fungono rispettivamente da avvolgimento primario e secondario.
L'avvolgimento dello statore riceve una tensione di eccitazione esterna e l'avvolgimento del rotore genera una forza elettromotrice indotta (EMF) attraverso l'accoppiamento elettromagnetico.
Dopo la demodulazione e altre elaborazioni, la forza elettromagnetica indotta nell'avvolgimento del rotore può essere utilizzata per determinare l'angolo del rotore, ottenendo così dati come la posizione angolare della struttura target e la velocità angolare.
Funzionamento con eccitazione sinusoidale
Quando l'avvolgimento dello statore di un risolutore viene alimentato con una tensione di eccitazione di una determinata frequenza, l'avvolgimento del rotore rotante emette segnali modulati in ampiezza proporzionali alle funzioni coseno e seno dell'angolo dell'albero del rotore.
