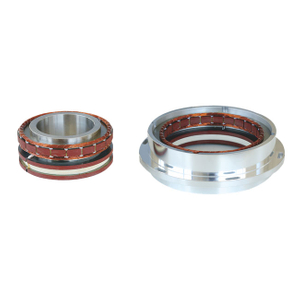

Hovedparametre
| Model |
J36XFW575B |
| Pælepar |
1 |
| Indgangsspænding |
AC 7 Vrms |
| Indgangsfrekvens |
5000 Hz |
| Transformationsforhold |
0,5 ±10 % |
| Nøjagtighed |
±10' maks |
| Faseskift |
8° ±3° |
| Indgangsimpedans |
(95 ±15) Ω |
| Udgangsimpedans |
(230 ±35) Ω |
| Dielektrisk styrke |
AC 500 Vrms 1 min |
| Isoleringsmodstand |
250 MΩ min |
| Maksimal rotationshastighed |
20000 rpm |
| Driftstemperaturområde |
-55℃ til +155℃ |
Applikationsscenarier
Detektion af motorvinkel og hastighed: Resolvere bruges til at detektere en motors vinkel og hastighed.
Tilpasningsevne: De er velegnede til højtemperaturmiljøer og har stærk modstandsdygtighed over for vibrationer.
Tekniske principper
En resolver er en type elektromagnetisk sensor, specifikt en roterende transformer, der primært bruges til at måle en motors vinkelposition og vinkelhastighed.
Den består af en stationær stator og en rotor monteret på en aksel.
Arbejdsprincippet for en resolver ligner det for en konventionel transformer, hvor statoren og rotoren fungerer som henholdsvis primære og sekundære viklinger.
Statorviklingen modtager en ekstern excitationsspænding, og rotorviklingen genererer en induceret elektromotorisk kraft (EMF) gennem elektromagnetisk kobling.
Efter demodulation og anden bearbejdning kan den inducerede EMF i rotorviklingen bruges til at bestemme rotorens vinkel, hvorved der opnås data såsom målstrukturens vinkelposition og vinkelhastighed.
Operation med sinusformet excitation
Når en resolvers statorvikling forsynes med en excitationsspænding af en bestemt frekvens, udsender den roterende rotors vikling amplitudemodulerede signaler, der er proportionale med cosinus- og sinusfunktionerne af rotorens akselvinkel.
